سیستم تعلیق و ترمز خودرو از مهمترین بخشهای ایمنی و پایداری حرکتی بهشمار میروند. هرگونه انحراف در موقعیت هندسی قطعات مانند سگدست، دستکاسه چرخ، بوشها و بلبرینگها میتواند باعث لرزش، سایش نامتقارن تایرها، یا عملکرد ناصحیح ترمز شود.
در فرآیند طراحی و تولید این قطعات، سه ویژگی کلیدی یعنی توازی، تعامد و هممحوری نقش حیاتی دارند. رعایت دقیق این معیارها نهتنها کیفیت سواری و ایمنی را ارتقا میدهد، بلکه عمر مفید قطعات را نیز افزایش میدهد.
مفهوم توازی، تعامد و هممحوری در تولید قطعات
توازی (Parallelism)
به معنای همراستا بودن سطوح یا محورهای مختلف یک قطعه است. در قطعات تعلیق هنگامی که دو سطح یا دو محور بهدرستی موازی نباشند، نیروها بهطور یکنواخت منتقل نمیشوند و قطعه دچار تاب و خمش غیرطبیعی میشود.
تعامد (Perpendicularity)
تعامد به زاویهی دقیق ۹۰ درجه بین دو سطح اشاره دارد. در ساخت سگدست یا پایههای اتصال کمکفنر، اگر زاویهها از تعامد استاندارد خارج شوند، زاویه چرخها (Camber و Caster) به هم میریزد و کل سیستم فرمان تحت فشار ناهمگون قرار میگیرد.
هممحوری (Coaxiality)
در شفتها، بلبرینگها و قطعات گرد، هممحوری یکی از حساسترین عوامل کیفیت است. کوچکترین خطا در همراستایی محور چرخ یا محل نشیمن بلبرینگ باعث وارد شدن نیروی جانبی به چرخ و خرابی زودهنگام دیسک ترمز یا بوشها میشود.
تأثیر هندسه دقیق در عملکرد سیستم تعلیق
در سیستم تعلیق و ترمز، قطعات فلزی تحت بارهای مداوم دینامیکی قرار دارند؛ یعنی هر لحظه در اثر حرکت و ارتعاشات جاده، نیروها با جهتهای مختلف به آنها وارد میشود.
اگر توازی و هممحوری حفظ نشود:
- چرخها به طور یکنواخت گردش نمیکنند و ترمز گیری نامطمئن میشود.
- ارتعاشات به سایر قطعات منتقل و باعث خستگی فلز و ترکهای ریز در بدنه میگردند.
- زاویه فرمان و هندسه چرخ به هم میریزد و خودرو در سرعت بالا دچار ناپایداری میشود.

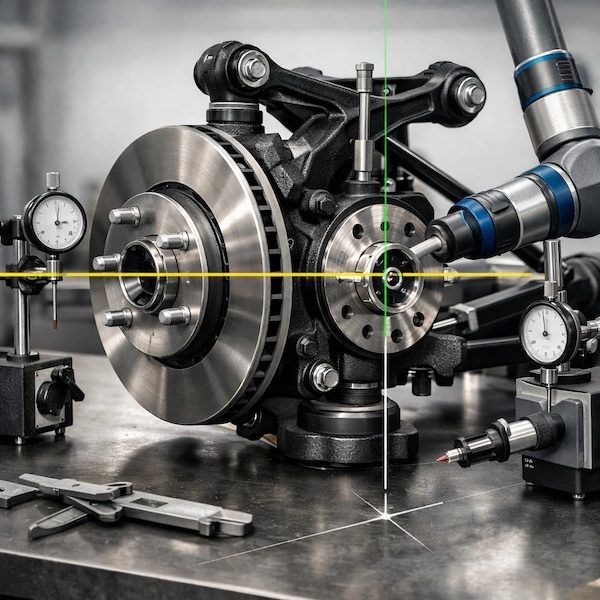

فرآیند کنترل هندسی در تولید قطعات
در کارخانههایی مانند هانا پارت، رعایت دقیق توازی و تعامد از طریق ابزارهای اندازهگیری دقیق انجام میشود:
- گیجهای تنظیم زاویه و تست هممحوری برای بررسی تلرانس محورها.
- ماشینهای CNC با دقت میکرونی برای حفظ زاویههای انحراف کمتر از ۰٫۰۲ میلیمتر.
- کنترل کیفیت نهایی با CMM (Coordinate Measuring Machine) که سهبعدی بودن و انحراف هندسی را با نرمافزارهای اندازهگیری ثبت میکند.
در واقع، کنترل مهندسی در این مرحله تضمین میکند که قطعاتی مانند سگدست و بازوی فرمان نهتنها شکل ظاهری درست دارند بلکه عملکرد حرکتی صحیح را نیز حفظ میکنند.
نقش طراحی و مواد اولیه در حفظ هممحوری
حتی اگر ماشینکاری دقیق باشد، استفاده از مواد اولیه ضعیف یا تغییر خواص فلز در حرارت بالا میتواند تعامد را مختل کند. بنابراین، انتخاب فولاد با مقاومت تسلیم بالا و عملیات حرارتی استاندارد اهمیت زیادی دارد.
طراحان باید در مرحله مدلسازی سهبعدی، تلرانسهای ابعادی و زاویهای را مشخص کنند تا در هر مرحله از تولید، خطای تجمعی به حداقل برسد.
جمعبندی
توازی، تعامد و هممحوری تنها اصطلاحات هندسی نیستند؛ بلکه مؤلفههای حیاتی در عملکرد ایمن و روان خودرو محسوب میشوند. رعایت این اصول در تولید قطعات سیستم تعلیق و ترمز، علاوه بر افزایش طول عمر آنها، باعث پایداری حرکت، کاهش لرزش، و افزایش اعتماد راننده به سیستم فرمان میشود.
کارخانههایی که دقت هندسی را به عنوان شاخص کیفیت میپذیرند، عملاً گامی فراتر از تولید قطعات برداشتهاند — آنها در حال تضمین ایمنی جاده و اطمینان رانندگان هستند.
