بلبرینگ چرخ برای عملکرد صحیح فقط به کیفیت ساچمهها، گریس و آببندی وابسته نیست. حتی یک بلبرینگ باکیفیت نیز اگر در محل نامناسب یا با فشار غیر اصولی نصب شود، ممکن است زودتر از زمان مورد انتظار دچار صدا، افزایش دما، لقی و خرابی شود.
یکی از نقاط تعیینکننده در این مجموعه، محل قرارگیری حلقه بیرونی بلبرینگ داخل سگدست است. اختلاف ابعادی بسیار کوچک میان قطر بیرونی بلبرینگ و محل نصب آن میتواند رفتار مجموعه چرخ را تغییر دهد.
اگر محل نصب بلبرینگ بیش از اندازه آزاد، ساییده یا بیضی شده باشد، حلقه بیرونی ممکن است داخل سگدست حرکت کند. از سوی دیگر، اگر فیت بیش از حد تنگ باشد، حلقه بیرونی تحت فشار قرار میگیرد و لقی داخلی بلبرینگ کاهش پیدا میکند. نتیجه هر دو وضعیت میتواند افزایش اصطکاک، داغشدن، ایجاد صدا و کاهش عمر قطعه باشد.
در ادامه بررسی میکنیم فیت بلبرینگ در سگدست چیست، فیت نامناسب چگونه باعث خرابی میشود و هنگام تولید، خرید یا تعمیر این مجموعه باید به چه نکاتی توجه کرد.
فیت بلبرینگ در سگدست چیست؟
فیت یا انطباق ابعادی، رابطه میان قطر بیرونی بلبرینگ و قطر داخلی محل نصب آن در سگدست است. این رابطه تعیین میکند که بلبرینگ با چه میزان آزادی یا فشار داخل محل خود قرار بگیرد.
بهطور کلی، سه نوع فیت وجود دارد:
- فیت لقیدار که در آن فضای آزادی میان دو قطعه وجود دارد؛
- فیت انتقالی که بسته به اندازه واقعی قطعات میتواند اندکی لقی یا تداخل ایجاد کند؛
- فیت تداخلی یا پرسی که برای قرارگرفتن بلبرینگ به نیروی کنترلشده نیاز دارد.
انتخاب نوع فیت فقط براساس این تصور که «بلبرینگ باید محکم جا برود» انجام نمیشود. نوع و جهت بار، طراحی بلبرینگ، جنس سگدست، ضخامت محل نصب، دمای کار، سرعت چرخش و روش مونتاژ در انتخاب فیت مناسب اثر دارند.
این موضوع در واقع یکی از کاربردهای عملی تلرانس مهندسی در تولید قطعات خودرو است. اندازهای که روی نقشه درج میشود فقط یک عدد نیست؛ بلکه محدودهای کنترلشده است که باید عملکرد صحیح مجموعه را تضمین کند.
نقش تلرانسهای مهندسی و دقت ماشینکاری در عملکرد قطعات سیستم تعلیق خودرو
سه نوع لقی که نباید با یکدیگر اشتباه گرفته شوند
در بحث خرابی بلبرینگ چرخ، واژه «لقی» برای چند وضعیت متفاوت استفاده میشود. اشتباهگرفتن این مفاهیم ممکن است عیبیابی را به مسیر نادرست ببرد.
لقی میان حلقه بیرونی و سگدست
این لقی به رابطه ابعادی میان قطر بیرونی بلبرینگ و محل نصب آن در سگدست مربوط است. اگر محل نصب بیش از حد آزاد باشد، حلقه بیرونی میتواند زیر بار حرکت بسیار کوچکی داشته باشد.
لقی داخلی بلبرینگ
لقی داخلی به امکان جابهجایی نسبی اجزای داخلی بلبرینگ مربوط میشود. فیت تداخلی، اختلاف دما و بارهای کاری میتوانند این لقی را پس از نصب تغییر دهند.
بنابراین ممکن است بلبرینگ پیش از نصب لقی مناسبی داشته باشد، اما پس از پرسشدن در یک محفظه بیش از حد تنگ، لقی داخلی آن کاهش پیدا کند.
لقی قابل احساس در مجموعه چرخ
لقیای که تعمیرکار با تکاندادن چرخ احساس میکند میتواند از بلبرینگ، نشیمن آسیبدیده، اتصال توپی، مهره محور یا اجزای سیستم تعلیق و فرمان ناشی شود. بنابراین احساس لقی بهتنهایی محل دقیق ایراد را مشخص نمیکند.
اگر محل نصب بلبرینگ بیش از حد آزاد باشد چه اتفاقی میافتد؟
اگر حلقه بیرونی بلبرینگ بهاندازه کافی در سگدست مهار نشده باشد، نیروهای متناوب واردشده از چرخ میتوانند حرکتهای بسیار ریزی در سطح تماس ایجاد کنند.
این حرکات ممکن است در ابتدا قابل مشاهده نباشند، اما بهمرور زمان به سایش محل نصب و افزایش لقی منجر میشوند.
خزش حلقه بیرونی
در فیت بیش از حد آزاد، حلقه بیرونی ممکن است نسبت به محل نصب حرکت کند یا بهآرامی بچرخد. به این پدیده خزش حلقه گفته میشود.
خزش باعث ساییدهشدن سطح داخلی سگدست میشود. با ادامه این فرایند، قطر مؤثر محل نصب افزایش پیدا میکند و اتصال بلبرینگ باز هم آزادتر میشود.
تولید ذرات فلزی
حرکت میکروسکوپی میان حلقه بلبرینگ و سگدست میتواند ذرات ریز فلزی ایجاد کند. این ذرات همراه با رطوبت و اکسیدهای فلزی ممکن است به شکل لکههای تیره یا قهوهای در محل نصب دیده شوند.
وجود چنین آثاری لزوماً بهتنهایی برای تشخیص نهایی کافی نیست، اما نشانهای جدی برای اندازهگیری دقیق نشیمن محسوب میشود.
بیضیشدن محل نصب
اگر سایش در تمام محیط یکنواخت نباشد، محل قرارگیری بلبرینگ ممکن است از حالت دایرهای خارج شود. در این وضعیت، اندازهگیری قطر فقط در یک جهت نمیتواند وضعیت واقعی قطعه را مشخص کند.
برای تشخیص بیضیشدن، قطر باید در چند جهت و چند عمق اندازهگیری شود.
افزایش صدا و لرزش
حرکت حلقه بیرونی، توزیع نامنظم بار و افزایش لقی مجموعه میتواند به ایجاد صدای هوم، کوبش یا لرزش کمک کند. بااینحال، صداهای چرخ دلایل مختلفی دارند و بدون بررسی تخصصی نمیتوان هر صدایی را به فیت نامناسب نسبت داد.
اگر فیت بلبرینگ بیش از حد تنگ باشد چه اتفاقی میافتد؟
ممکن است تصور شود هرچه بلبرینگ محکمتر داخل سگدست قرار بگیرد، عملکرد بهتری خواهد داشت. این تصور همیشه درست نیست.
فیت تداخلی باید در محدوده مشخصی قرار داشته باشد. اگر تداخل بیش از اندازه باشد، حلقه بیرونی بلبرینگ تحت فشار زیادی قرار میگیرد و شکل و لقی داخلی بلبرینگ تغییر میکند.
کاهش بیش از حد لقی داخلی
فشار زیاد محل نصب بر حلقه بیرونی میتواند لقی داخلی بلبرینگ را کاهش دهد. اگر این لقی از مقدار موردنیاز کمتر شود، اجزای غلتشی با فشار بیشتری در مسیر خود حرکت میکنند.
افزایش اصطکاک و دما
کاهش بیش از اندازه لقی کاری باعث افزایش اصطکاک میشود. با افزایش اصطکاک، دمای بلبرینگ بالا میرود و شرایط عملکرد گریس و آببندها نیز تغییر میکند.
افزایش دما میتواند چرخه خرابی را تشدید کند. بلبرینگ گرمتر کار میکند، روانکار سریعتر کیفیت خود را از دست میدهد و احتمال سایش یا خرابی زودرس افزایش پیدا میکند.
تغییر شکل حلقه بیرونی
اگر محل نصب گردی مناسبی نداشته باشد یا فشار پرس بهصورت یکنواخت اعمال نشود، حلقه بیرونی ممکن است شکل نامنظم محفظه را دنبال کند.
در چنین شرایطی، بار بهصورت یکنواخت میان ساچمهها یا رولرها توزیع نمیشود و برخی نقاط تحت فشار بیشتری قرار میگیرند.
آسیبدیدن بلبرینگ هنگام نصب
فیت تنگتر به نیروی نصب بیشتری نیاز دارد. اگر این نیرو از مسیر اشتباه و از طریق ساچمهها یا رولرها منتقل شود، ممکن است مسیر غلتش بلبرینگ آسیب ببیند.
این آسیب گاهی بلافاصله مشخص نمیشود و پس از مدت کوتاهی بهصورت صدا یا لرزش ظاهر میشود.
دمای کار چگونه فیت بلبرینگ را تغییر میدهد؟
ابعاد سگدست و حلقههای بلبرینگ با تغییر دما اندکی تغییر میکنند. اگر جنس یا دمای این قطعات متفاوت باشد، مقدار لقی یا تداخل در زمان کار میتواند با وضعیتی که در دمای محیط اندازهگیری شده است تفاوت داشته باشد.
همچنین دمای حلقه داخلی و بیرونی بلبرینگ همیشه یکسان نیست. انتقال حرارت از سیستم ترمز، سرعت خودرو، بار واردشده، دمای محیط و جنس قطعات میتوانند بر شرایط حرارتی مجموعه اثر بگذارند.
به همین دلیل نمیتوان یک محدوده فیت را به تمام سگدستها و بلبرینگها تعمیم داد. مقدار صحیح باید براساس نقشه مهندسی، مشخصات بلبرینگ و دستورالعمل خودروساز تعیین شود.
فقط قطر محل نصب مهم نیست
ممکن است میانگین قطر سوراخ در محدوده تلرانس باشد، اما محل نصب همچنان برای مونتاژ بلبرینگ مناسب نباشد.
هنگام کنترل محل نصب بلبرینگ، ویژگیهای زیر نیز اهمیت دارند:
- گردی محل نصب؛
- استوانهایبودن سوراخ در تمام عمق؛
- همراستایی محور محل نصب با سطوح مرجع؛
- عمودبودن شانه تکیهگاه؛
- نبود پلیسه، ضربه یا خراش عمیق؛
- مناسببودن پخ و شعاع گوشه؛
- یکنواختبودن سطح تماس حلقه بیرونی.
این موضوع با زبری سطح ارتباط دارد، اما با آن یکسان نیست. در مقاله نقش زبری سطح و دقت ماشینکاری در افزایش عمر بلبرینگ بافت ریز سطح بررسی شده است؛ درحالیکه فیت، گردی، استوانهایبودن و قطر مؤثر، رفتار مکانیکی اتصال را تعیین میکنند.
خطاهای نصب چگونه یک محل سالم را خراب میکنند؟
حتی اگر سگدست و بلبرینگ هر دو مطابق مشخصات باشند، روش نصب نامناسب میتواند مجموعه را آسیبدیده تحویل دهد.
انتقال نیرو از حلقه اشتباه
هنگام پرسکردن بلبرینگ داخل سگدست، نیروی نصب باید به حلقهای وارد شود که با محل نصب درگیر است.
در بسیاری از بلبرینگهای چرخ نسل اول، هنگام پرس بلبرینگ داخل سگدست، نیرو باید به حلقه بیرونی وارد شود. هنگام نصب توپی داخل بلبرینگ نیز حلقه داخلی باید با ابزار مناسب حمایت شود.
اگر نیرو از طریق اجزای غلتشی منتقل شود، احتمال ایجاد آسیب در مسیر حرکت ساچمهها یا رولرها وجود دارد.
استفاده از چکش یا ابزار نامناسب
ضربه مستقیم میتواند لبه محل نصب، حلقه بلبرینگ یا مسیر غلتش را آسیب بزند. ابزار پرس باید هممحور، تمیز و متناسب با قطر حلقه باشد.
نصب روی سطح آلوده یا پلیسهدار
براده، زنگزدگی، پلیسه یا برجستگی موضعی میتواند باعث کجنشستن بلبرینگ یا ایجاد فشار موضعی شود. تمیزکردن و بازرسی محل نصب پیش از مونتاژ اهمیت زیادی دارد.
استفاده مجدد از سگدست فرسوده
تعویض بلبرینگ بدون بررسی سگدست ممکن است باعث تکرار خرابی شود. اگر محل نصب ساییده، بیضی یا ترکخورده باشد، نصب بلبرینگ جدید علت اصلی مشکل را برطرف نمیکند.
نشانههای احتمالی فیت نامناسب بلبرینگ
هیچیک از نشانههای زیر بهتنهایی اثباتکننده ایراد فیت نیستند؛ اما مشاهده چند مورد از آنها ضرورت بررسی دقیقتر را نشان میدهد:
- ایجاد صدای هوم یا غرشی که با سرعت خودرو تغییر میکند؛
- بازگشت سریع صدا پس از تعویض بلبرینگ؛
- افزایش غیرعادی دمای ناحیه توپی؛
- وجود لقی در مجموعه چرخ؛
- مشاهده لکههای تیره یا سایش محیطی در محل نصب؛
- وجود پودر یا ذرات فلزی اطراف حلقه بیرونی؛
- نیاز به نیروی بسیار کم یا بسیار زیاد هنگام پرس؛
- اختلاف قطر محل نصب در جهات مختلف؛
- وجود آثار فشار نامتقارن روی حلقه یا شانه تکیهگاه.
دمای مجموعه چرخ باید با احتیاط و با مقایسه دو سمت خودرو در شرایط مشابه بررسی شود. عملکرد ترمز، مسیر حرکت و بار خودرو نیز میتوانند بر دما اثر بگذارند.
محل نصب بلبرینگ در تولید چگونه کنترل میشود؟
در تولید صنعتی، اندازهگیری قطر فقط در یک نقطه کافی نیست. برنامه کنترل محل نصب بلبرینگ میتواند شامل اقدامات زیر باشد:
- اندازهگیری قطر در چند جهت و چند عمق؛
- بررسی گردی و استوانهایبودن محل نصب؛
- کنترل سایش ابزار ماشینکاری؛
- کنترل دمای قطعه و محیط هنگام اندازهگیری؛
- بررسی شانه، پخ، پلیسه و سلامت سطح؛
- ثبت نتایج اندازهگیری برای ردیابی قطعه؛
- تحلیل تغییرات تدریجی فرایند تولید؛
- کنترل نیروی پرس در صورت انجام مونتاژ کارخانهای.
ابزار اندازهگیری باید متناسب با محدوده تلرانس انتخاب شود. ابزاری که برای کنترل ابعاد عمومی مناسب است، ممکن است قدرت تفکیک لازم برای یک محل نصب دقیق را نداشته باشد.

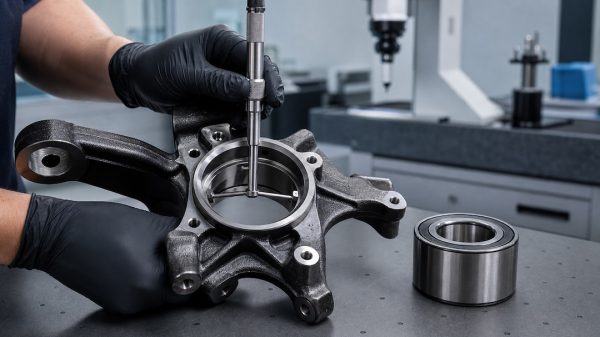

محل نصب بلبرینگ در تعمیرگاه چگونه بررسی میشود؟
در تعمیرگاه ابتدا محل نصب باید کاملاً تمیز شود. سپس وجود خراش، خوردگی، سایش، پلیسه و لکههای محیطی بررسی شود.
قطر محل نصب باید با ابزار کالیبره در چند زاویه و چند عمق اندازهگیری و با مشخصات تعمیراتی خودرو مقایسه شود. استفاده از کولیس معمولی برای بررسی دقیق گردی یا اختلافهای کوچک معمولاً کافی نیست.
اگر بلبرینگ قبلی داخل نشیمن چرخیده باشد یا محل نصب بیضی، ساییده یا ترکخورده باشد، استفاده از روشهای ابتکاری بدون تأیید فنی میتواند خطرناک باشد. روش تعمیر یا تعویض باید مطابق دستورالعمل خودروساز تعیین شود.
هنگام خرید سگدست یا تعویض بلبرینگ به چه نکاتی توجه کنیم؟
برای ارزیابی کیفیت سگدست، ظاهر تمیز یا وزن قطعه بهتنهایی کافی نیست. معیارهای فنی خرید سگدست باید همراه با وضعیت محل نصب بلبرینگ بررسی شوند.
نکات مهم عبارتاند از:
- تطابق کد قطعه با مدل، تیپ، سال و سمت خودرو؛
- دقت محل نصب بلبرینگ و سطوح مرجع؛
- نبود پلیسه، ضربه و خوردگی در محل نصب؛
- امکان ردیابی فرایند تولید و کنترل کیفیت؛
- انتخاب بلبرینگ با مشخصات صحیح، نه صرفاً قطر مشابه؛
- استفاده از ابزار مناسب برای نصب؛
- رعایت گشتاورهای اعلامشده توسط خودروساز؛
- بررسی علت خرابی بلبرینگ قبلی پیش از نصب قطعه جدید.
برای انتخاب بلبرینگ متناسب با خودرو نیز میتوانید از راهنمای خرید بلبرینگ چرخ استفاده کنید.
اگر بلبرینگ یک خودرو چند بار در فاصله کوتاه خراب شده است، تعویض دوباره آن بدون بررسی سگدست، توپی، روش پرس، گشتاور مهره، آببندی و شرایط کار ممکن است فقط هزینه تعمیر را تکرار کند.
جمعبندی
رابطه میان بلبرینگ و محل نصب آن در سگدست یک اتصال ساده و صرفاً «سفت یا شل» نیست.
فیت بیش از حد آزاد میتواند باعث حرکت حلقه بیرونی، سایش محل نصب، ایجاد ذرات فلزی و افزایش لقی شود. فیت بیش از حد تنگ نیز ممکن است لقی داخلی بلبرینگ را کاهش دهد، اصطکاک و دمای کار را افزایش دهد و توزیع بار را تغییر دهد.
کیفیت این اتصال به قطر، گردی، استوانهایبودن، شانه تکیهگاه، جنس قطعات، دمای کار و روش نصب وابسته است. به همین دلیل، مقدار فیت باید براساس مشخصات اختصاصی همان خودرو و بلبرینگ تعیین شود.
کنترل دقیق محل نصب در زمان تولید و بررسی آن هنگام تعمیر میتواند از تکرار خرابی بلبرینگ و آسیبدیدن مجموعه چرخ جلوگیری کند.
برای بررسی مشخصات سگدست و قطعات مرتبط هانا پارت، به بخش محصولات مراجعه کنید یا اطلاعات فنی قطعه موردنظر را از کارشناسان مجموعه استعلام بگیرید.
نکته ایمنی: عیبیابی و تعمیر مجموعه چرخ، بلبرینگ، سگدست و ترمز باید توسط فرد متخصص و مطابق دستورالعمل خودروساز انجام شود.
پرسشهای متداول
آیا بلبرینگ چرخ باید با فشار داخل سگدست نصب شود؟
در بسیاری از مجموعههای بلبرینگ نسل اول، حلقه بیرونی با فیت کنترلشده داخل سگدست نصب میشود. نوع و مقدار فیت به طراحی خودرو و بلبرینگ بستگی دارد و باید با مشخصات سازنده مطابقت داشته باشد.
فیت خیلی تنگ چگونه باعث داغشدن بلبرینگ میشود؟
تداخل بیش از حد میتواند حلقه بیرونی را فشرده و لقی داخلی بلبرینگ را کاهش دهد. کاهش بیش از اندازه لقی کاری باعث افزایش اصطکاک و دما میشود.
آیا لقی محل نصب با لقی داخلی بلبرینگ یکسان است؟
خیر. لقی محل نصب به اتصال حلقه بیرونی و سگدست مربوط است؛ درحالیکه لقی داخلی بلبرینگ به حرکت نسبی اجزای داخلی آن مربوط میشود.
آیا محل نصب گشادشده بلبرینگ قابل تعمیر است؟
این موضوع به میزان آسیب، جنس سگدست و روش مجاز خودروساز بستگی دارد. اگر محل نصب بیضی، ساییده یا ترکخورده باشد، ابتدا باید اندازهگیری و ارزیابی تخصصی انجام شود.
چرا بلبرینگ تازهتعویضشده دوباره صدا میدهد؟
نصب با نیروی اشتباه، آسیب محل نصب، فیت نامناسب، آلودگی، گشتاور نادرست، خرابی توپی یا تشخیص اشتباه منبع صدا از دلایل احتمالی هستند.
