قطعهای را تصور کنید که پس از فورج و عملیات حرارتی وارد مرحله ماشینکاری شده است. ابعاد اولیه کنترل میشوند و همهچیز طبیعی به نظر میرسد؛ اما با برداشتن بخشی از ماده، قطعه اندکی تغییر شکل میدهد. سطحی که باید تخت باشد از حالت مطلوب خارج میشود یا محور دو محل ماشینکاریشده دیگر همراستایی قبلی را ندارد.
در بسیاری از چنین مواردی، مشکل فقط به خطای دستگاه یا ابزار برشی مربوط نیست. یکی از عوامل مهم میتواند تنش پسماند باشد؛ تنشی که بدون وجود نیروی خارجی درون قطعه باقی مانده است و با تغییر دما، برداشتن ماده یا آزادشدن محدودیتهای قطعه دوباره توزیع میشود.

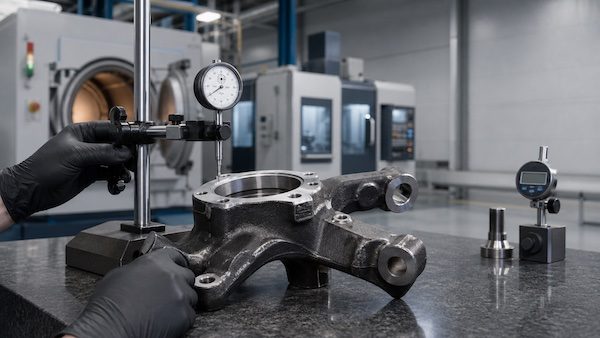

تنش پسماند در قطعات جلوبندی اهمیت ویژهای دارد؛ زیرا سگدست، قطعات مرتبط با توپی و سایر اجزای این مجموعه باید علاوه بر تحمل بارهای متغیر، دقت ابعادی و هندسی خود را نیز حفظ کنند.
تغییر شکل کوچک در محل نصب بلبرینگ، سطوح اتصال یا محور سوراخها میتواند مونتاژ و عملکرد مجموعه را تحت تأثیر قرار دهد.
در این مقاله بررسی میکنیم تنش پسماند چگونه در مراحل فورج، عملیات حرارتی و ماشینکاری ایجاد میشود، چرا گاهی پس از پایان یک مرحله خود را به شکل تاب یا اعوجاج نشان میدهد و چگونه میتوان احتمال آن را کاهش داد.
تنش پسماند چیست؟
تنش پسماند به تنشهایی گفته میشود که پس از حذف نیروی خارجی یا پایان یک فرایند حرارتی، درون قطعه باقی میمانند. این تنشها ممکن است در سطح یا عمق قطعه و بهصورت کششی یا فشاری وجود داشته باشند.
برای درک سادهتر موضوع، میتوان قطعه را مجموعهای از نواحی بههمپیوسته در نظر گرفت. اگر یک ناحیه بخواهد بیشتر از ناحیه مجاور منبسط، منقبض یا تغییر شکل دهد، پیوستگی قطعه مانع آزادی کامل آن میشود. در نتیجه بخشی از تنش پس از پایان فرایند در ماده باقی میماند.
تا زمانی که تعادل این تنشها حفظ شود، ممکن است تغییر شکل قابلتوجهی دیده نشود. اما ماشینکاری، برش، گرمشدن یا حتی برداشتن قطعه از فیکسچر میتواند این تعادل را تغییر دهد.
قطعه برای رسیدن به تعادل جدید تغییر شکل میدهد و این تغییر ممکن است بهصورت تاب، پیچش یا جابهجایی ابعادی ظاهر شود.
آیا تنش پسماند همیشه مضر است؟
خیر. اثر تنش پسماند به نوع، مقدار، جهت، محل و شرایط کاری قطعه بستگی دارد.
تنش پسماند کششی در سطح معمولاً میتواند شرایط شروع و رشد ترک خستگی را نامطلوبتر کند. در مقابل، تنش فشاری کنترلشده در سطح ممکن است مقاومت قطعه را در برابر شروع ترک افزایش دهد.
برخی فرایندها مانند شاتپینینگ با هدف ایجاد تنش فشاری سطحی انجام میشوند.
بنابراین هدف مهندسی همیشه حذف کامل تمام تنشهای پسماند نیست. هدف اصلی، کنترل توزیع تنش و جلوگیری از اعوجاج، ناپایداری ابعادی یا ایجاد شرایط نامطلوب برای شکست است.
تنش پسماند چگونه در فورج ایجاد میشود؟
در فرایند فورج، ماده تحت فشار و تغییر شکل پلاستیک قرار میگیرد. این تغییر شکل در تمام نقاط قطعه یکسان نیست؛ بهخصوص در قطعاتی که دارای ضخامتها، بازوها، سوراخها و تغییرات مقطع متفاوت هستند.
مقاله مقایسه فورج، ریختهگری و ماشینکاری در تولید قطعات خودرو تفاوت کلی این روشها را بررسی کرده است. در اینجا تمرکز فقط بر تنشهایی است که طی شکلدهی و سردشدن قطعه فورجشده باقی میمانند.
مقایسه فرآیند فورج، ریختهگری و ماشینکاری در تولید قطعات جلوبندی خودرو
تغییر شکل غیریکنواخت
بخشهای مختلف قطعه ممکن است میزان متفاوتی از تغییر شکل پلاستیک را تجربه کنند. نواحی نزدیک به سطح قالب، گوشهها، مقاطع نازک و قسمتهای حجیم الزاماً رفتار یکسانی ندارند.
این تفاوت میتواند پس از خروج قطعه از قالب به توزیع نامتوازن تنش منجر شود.
اصطکاک میان قالب و قطعه
اصطکاک مانع جریان آزاد ماده در نزدیکی سطح میشود. در نتیجه، توزیع کرنش در عمق و سطح قطعه تغییر میکند.
طراحی قالب، روانکاری، دمای قطعه و میزان تغییر شکل در این رفتار مؤثرند.
سردشدن غیریکنواخت
بخشهای نازکتر معمولاً سریعتر از قسمتهای ضخیم سرد میشوند. این اختلاف سرعت سردشدن باعث میشود انقباض حرارتی در تمام قطعه همزمان و یکنواخت نباشد.
پیوستگی نواحی مختلف جلوی انقباض آزاد را میگیرد و بخشی از تنش در قطعه باقی میماند.
خارجکردن قطعه و برش پلیسه
محدودیتهای اعمالشده توسط قالب و پلیسه بر شکل و تعادل تنش قطعه اثر دارند.
خارجشدن قطعه از قالب یا حذف پلیسه میتواند بخشی از این محدودیتها را تغییر دهد و اعوجاجی را آشکار کند که پیش از آن قابل مشاهده نبوده است.
عملیات حرارتی چگونه تنش پسماند ایجاد میکند؟
عملیات حرارتی برای رسیدن به خواص مکانیکی موردنیاز انجام میشود؛ اما گرمکردن و سردکردن قطعه میتواند تنشهای جدیدی نیز ایجاد کند.
جزئیات تغییر سختی، چقرمگی و مقاومت سایشی در مقاله تأثیر عملیات حرارتی بر خواص قطعات بررسی شده است.
اختلاف دما میان سطح و مغز قطعه
هنگام گرمشدن، سطح و مغز قطعه الزاماً با سرعت یکسان به دمای هدف نمیرسند. همین مسئله هنگام سردشدن نیز وجود دارد.
اگر سطح سریعتر سرد شود، زودتر منقبض میشود؛ درحالیکه بخش داخلی هنوز گرمتر و حجیمتر است. این اختلاف تغییر حجم، تنشهای حرارتی ایجاد میکند.
هرچه اختلاف ضخامت قطعه و شدت سردکردن بیشتر باشد، کنترل یکنواختی فرایند اهمیت بیشتری پیدا میکند.
تغییرات فازی و حجمی
در برخی فولادها، عملیات حرارتی با تغییر ساختار متالورژیکی همراه است. این تغییرات میتوانند حجم ماده را نیز تغییر دهند.
اگر تحول ساختاری در تمام نقاط قطعه بهصورت همزمان رخ ندهد، احتمال ایجاد تنش و اعوجاج افزایش پیدا میکند.
هندسه پیچیده قطعه
قطعات جلوبندی معمولاً از مقاطع کاملاً یکنواخت تشکیل نشدهاند. محل نصب بلبرینگ، بازوها، سطوح اتصال و نواحی تقویتشده دارای جرم و ضخامت متفاوتی هستند.
این تفاوت هندسی باعث میشود گرمشدن و سردشدن قطعه ساده و یکنواخت نباشد.
چیدمان و مهار قطعه
نحوه قرارگیری قطعه در کوره، سبد یا فیکسچر نیز میتواند بر تغییر شکل اثر بگذارد.
مهار بیش از حد ممکن است جلوی تغییر شکل آزاد را بگیرد اما تنش بیشتری ذخیره کند. مهار ناکافی نیز ممکن است اجازه دهد قطعه در دمای بالا تغییر شکل دهد.
روش صحیح چیدمان و مهار باید براساس جنس، هندسه و طراحی فرایند تعیین شود.
چرا قطعه هنگام ماشینکاری تاب برمیدارد؟
ماشینکاری میتواند از دو مسیر بر تنش پسماند اثر بگذارد: نخست با آزادکردن تنشهای قبلی و دوم با ایجاد تنشهای جدید در لایه سطحی.
آزادشدن تعادل تنشهای قبلی
تنشهای موجود در قطعه پیش از ماشینکاری در یک وضعیت تعادل قرار دارند. وقتی بخشی از ماده برداشته میشود، قسمتی از این شبکه متعادل نیز حذف خواهد شد.
تنشهای باقیمانده دوباره توزیع میشوند و قطعه برای رسیدن به تعادل جدید تغییر شکل میدهد.
به همین دلیل ممکن است قطعه قبل از ماشینکاری ظاهراً صاف باشد، اما پس از کفتراشی یک سطح یا ماشینکاری محل بلبرینگ اندکی تاب بردارد.
برداشتن نامتقارن ماده
اگر حجم زیادی از ماده فقط از یک سمت برداشته شود، تعادل تنش سریعتر تغییر میکند.
ترتیب عملیات و مقدار باربرداری در هر مرحله میتواند بر میزان اعوجاج نهایی اثر بگذارد.
حرارت و نیروهای برشی
تماس ابزار و قطعه، اصطکاک، تغییر شکل پلاستیک موضعی و گرمای ماشینکاری میتوانند در لایه سطحی تنش جدید ایجاد کنند.
وضعیت ابزار، سرعت برش، پیشروی، عمق برش و خنککاری بر این تنشها اثر دارند.
آزادشدن قطعه از فیکسچر
فیکسچر ممکن است قطعه را هنگام ماشینکاری در وضعیت خاصی نگه دارد. اگر نیروی بستن بیش از حد باشد، قطعه به شکل موقت تغییر میکند و در همان وضعیت ماشینکاری میشود.
پس از بازشدن فیکسچر، قطعه به سمت شکل طبیعی خود برمیگردد و خطای هندسی ظاهر میشود.
در این حالت، بخشی از مشکل به تنش پسماند و بخشی به تغییر شکل الاستیک ناشی از بستن قطعه مربوط است. تفکیک این دو برای اصلاح فرایند اهمیت دارد.
تنش پسماند چه اثری بر قطعات جلوبندی دارد؟
ناپایداری محل نصب بلبرینگ
اگر محل نصب بلبرینگ پس از ماشینکاری تغییر شکل دهد، قطر، گردی یا استوانهایبودن آن ممکن است از محدوده مطلوب خارج شود.
این مسئله میتواند فیت بلبرینگ را تغییر دهد و به لقی، افزایش فشار یا خرابی زودرس مجموعه منجر شود.
تغییر هممحوری و موقعیت سطوح
قطعاتی مانند سگدست دارای چند سطح و محور عملکردی هستند. اعوجاج میتواند رابطه میان این ویژگیها را تغییر دهد.
مقاله اهمیت توازی، تعامد و هممحوری در قطعات جلوبندی نقش این روابط هندسی را با جزئیات بیشتری بررسی میکند.
ایجاد مشکل در مونتاژ
تغییر موقعیت سوراخها، سطوح اتصال یا محل نشیمن میتواند مونتاژ را دشوار کند.
در برخی موارد، قطعه با اعمال نیرو مونتاژ میشود؛ اما همین مونتاژ اجباری ممکن است تنش اضافی به مجموعه وارد کند.
اثر بر عمر خستگی
قطعات جلوبندی تحت بارهای متغیر و ضربههای جاده قرار دارند. تنش پسماند کششی نامطلوب میتواند همراه با تمرکز تنش، عیوب سطحی یا ناخالصیهای ماده، شرایط شروع ترک را فراهم کند.
برای شناخت سازوکار شکست میتوانید مقاله تحلیل متالورژیکی شکست قطعات جلوبندی را نیز مطالعه کنید.
این نکته به معنی آن نیست که هر قطعه دارای تنش پسماند الزاماً میشکند. خرابی به ترکیب مقدار و محل تنش، خواص ماده، هندسه، کیفیت سطح، بارگذاری و شرایط کار وابسته است.
نشانههای احتمالی اعوجاج ناشی از تنش پسماند
تنش پسماند با مشاهده ظاهری قابل اندازهگیری نیست؛ اما برخی نشانههای فرایندی میتوانند ضرورت بررسی بیشتر را نشان دهند:
- تغییر اندازه قطعه پس از برداشتن آن از فیکسچر؛
- خارجشدن تختی یک سطح پس از ماشینکاری سطح مقابل؛
- تغییر گردی محل نصب بلبرینگ پس از باربرداری؛
- تفاوت نتایج اندازهگیری بلافاصله پس از ماشینکاری و پس از پایدارشدن دمای قطعه؛
- تکرار الگوی اعوجاج در قطعات یک بچ تولید؛
- نیاز مداوم به اصلاح دستی یا ماشینکاری مجدد؛
- خارجشدن هممحوری یا تعامد پس از عملیات حرارتی؛
- ایجاد ترک هنگام یا پس از فرایندهای حرارتی و ماشینکاری.
این نشانهها اختصاصی نیستند. خطای فیکسچر، سایش ابزار، خطای حرارتی دستگاه یا روش اندازهگیری نامناسب نیز میتوانند نتایج مشابهی ایجاد کنند.
تشخیص درست به بررسی تمام مراحل فرایند نیاز دارد.
تنش پسماند چگونه اندازهگیری میشود؟
اندازهگیری تنش پسماند معمولاً به تجهیزات و روشهای تخصصی نیاز دارد. انتخاب روش به جنس قطعه، عمق موردنظر، دقت، هزینه و امکان آسیبزدن به نمونه بستگی دارد.
روش سوراخکاری و کرنشسنج
در این روش، کرنشسنج روی سطح نصب و سوراخ کوچکی در مرکز آن ایجاد میشود. آزادشدن موضعی تنش باعث تغییر کرنش میشود و از روی آن میتوان تنشهای نزدیک سطح را محاسبه کرد.
این روش نیمهمخرب است و باید براساس روش اجرایی معتبر انجام شود.
پراش پرتو ایکس
پراش پرتو ایکس برای بررسی تنشهای نزدیک سطح کاربرد دارد. این روش در بسیاری از موارد بدون تخریب گسترده قطعه انجام میشود؛ اما آمادهسازی سطح، بافت ماده و عمق اندازهگیری بر نتیجه اثر دارند.
روشهای پیشرفتهتر
روش کانتور، پراش نوترونی و برخی روشهای اولتراسونیک برای کاربردهای تخصصیتر استفاده میشوند.
هر روش محدودیتها و الزامات خاص خود را دارد و نتایج روشهای مختلف همیشه مستقیماً قابل جایگزینی نیستند.
در تولید روزمره، معمولاً اندازهگیری تنش پسماند روی تمام قطعات انجام نمیشود. ابتدا فرایند با آزمونهای مهندسی اعتبارسنجی میشود و سپس شاخصهای قابلکنترل مانند دما، زمان، ترتیب عملیات، اعوجاج و ابعاد پایش میشوند.
چگونه میتوان تنش پسماند و اعوجاج را کنترل کرد؟
کنترل مؤثر از طراحی فرایند آغاز میشود و نمیتوان آن را فقط به بازرسی نهایی واگذار کرد.
طراحی صحیح فرایند فورج
جریان مناسب ماده، تغییر شکل کنترلشده، روانکاری، دمای مناسب و طراحی صحیح قالب میتوانند توزیع کرنش را یکنواختتر کنند.
شرایط خروج قطعه و برش پلیسه نیز باید در طراحی فرایند دیده شوند.
کنترل گرمکردن و سردکردن
یکنواختی دمای کوره، نحوه چیدمان قطعات، شدت سردکردن و زمانبندی مراحل باید کنترل شوند.
تغییر ناگهانی در بار کوره یا چیدمان قطعات میتواند رفتار حرارتی فرایند را تغییر دهد.
استفاده از تنشزدایی مناسب
بسته به جنس و مسیر تولید، ممکن است مرحلهای برای کاهش تنش پیش از ماشینکاری نهایی در نظر گرفته شود.
دما، زمان و نرخ گرمکردن یا سردکردن باید براساس آلیاژ، عملیات حرارتی قبلی و خواص موردنیاز تعیین شوند.
استفاده از یک دستور عمومی برای تمام قطعات درست نیست؛ زیرا تنشزدایی نامناسب ممکن است سختی، ریزساختار یا خواص مکانیکی قطعه را تغییر دهد.
تقسیم ماشینکاری به مراحل خشن و نهایی
در برخی فرایندها ابتدا بخش عمده ماده در مرحله خشن برداشته میشود. سپس قطعه فرصت آزادسازی یا پایدارشدن پیدا میکند و ماشینکاری نهایی با باربرداری کمتر انجام میشود.
این روش امکان میدهد بخش مهمی از تغییر شکل پیش از رسیدن به ابعاد نهایی رخ دهد. مقدار اضافهبار ماشینکاری و ترتیب مراحل باید از ابتدا در طراحی فرایند لحاظ شود.
باربرداری متعادل
برداشتن متقارنتر ماده و انتخاب ترتیب مناسب سطوح میتواند تغییر ناگهانی تعادل تنش را کاهش دهد.
این موضوع بهویژه در قطعات دارای بازوها و تغییرات مقطع اهمیت دارد.
کنترل فیکسچر و نیروی بستن
فیکسچر باید قطعه را بهصورت پایدار نگه دارد، اما آن را بهزور از شکل طبیعی خارج نکند.
محل تکیهگاه، ترتیب بستن و مقدار نیرو باید تکرارپذیر باشند.
کنترل ابزار و پارامترهای برش
ابزار فرسوده یا پارامتر نامناسب میتواند گرما و تغییر شکل پلاستیک سطح را افزایش دهد.
پایش عمر ابزار، خنککاری و ثبات فرایند ماشینکاری بخشی از کنترل تنشهای ناشی از برش است.
اندازهگیری میانفرایندی
اگر کنترل فقط پس از پایان تمام مراحل انجام شود، تشخیص محل ایجاد اعوجاج دشوار خواهد بود.
اندازهگیری پس از فورج، عملیات حرارتی، ماشینکاری خشن و ماشینکاری نهایی کمک میکند مرحله ایجاد تغییر شناسایی شود.
چرا کنترل ابعادی نهایی بهتنهایی کافی نیست؟
ممکن است قطعه هنگام بازرسی نهایی داخل محدوده تلرانس باشد، اما هنوز از نظر پایداری ابعادی ارزیابی نشده باشد.
اگر اندازهگیری در حالی انجام شود که قطعه گرم است، تحت نیروی فیکسچر قرار دارد یا زمان کافی برای رسیدن به تعادل نداشته است، نتیجه ممکن است وضعیت پایدار قطعه را نشان ندهد.
کنترل کیفیت باید علاوه بر عدد نهایی، تاریخچه فرایند را نیز در نظر بگیرد:
- قطعه در چه مرحلهای و در چه دمایی اندازهگیری شده است؟
- آیا پس از عملیات حرارتی یا ماشینکاری خشن کنترل میانفرایندی انجام شده است؟
- آیا الگوی اعوجاج میان قطعات یک بچ مشابه است؟
- آیا تغییر ابزار، فیکسچر یا چیدمان کوره با افزایش انحراف همزمان بوده است؟
- آیا سیستم اندازهگیری توان تفکیک تغییرات موردنظر را دارد؟
ثبت و ردیابی این اطلاعات کمک میکند مشکل بهجای اصلاح موردی، از ریشه کنترل شود.
جمعبندی
تنش پسماند بخشی از واقعیت فرایندهای تولید فلزی است. تغییر شکل پلاستیک در فورج، اختلاف دما و تحول ساختاری در عملیات حرارتی و آزادشدن یا ایجاد تنش هنگام ماشینکاری میتوانند توزیع تنش داخل قطعه را تغییر دهند.
این تنشها همیشه قابل مشاهده نیستند. ممکن است قطعه تا پیش از برداشتن ماده، بازشدن فیکسچر یا تغییر دما ظاهراً پایدار باشد و سپس به شکل تاب، پیچش یا انحراف ابعادی واکنش نشان دهد.
در قطعات جلوبندی، این موضوع میتواند محل نصب بلبرینگ، هممحوری سوراخها، تختی سطوح و کیفیت مونتاژ را تحت تأثیر قرار دهد.
کنترل تنش پسماند به یک اقدام منفرد محدود نیست و به طراحی فرایند فورج، عملیات حرارتی، ترتیب ماشینکاری، فیکسچر، ابزار و اندازهگیری میانفرایندی وابسته است.
تولید قطعهای که فقط در یک لحظه داخل تلرانس باشد کافی نیست؛ قطعه باید پس از طی مراحل تولید نیز پایداری ابعادی و هندسی خود را حفظ کند.
برای دریافت اطلاعات فنی درباره قطعات جلوبندی هانا پارت و بررسی مشخصات محصولات، میتوانید با کارشناسان مجموعه تماس بگیرید.
پرسشهای متداول
آیا قطعهای که داخل تلرانس است ممکن است بعداً تاب بردارد؟
بله. اگر قطعه هنگام اندازهگیری گرم، تحت نیروی فیکسچر یا دارای توزیع ناپایدار تنش باشد، ممکن است پس از سردشدن، بازشدن فیکسچر یا ماشینکاری بعدی تغییر شکل دهد.
آیا تنش پسماند همیشه باعث کاهش عمر قطعه میشود؟
خیر. اثر آن به نوع، مقدار، جهت و محل تنش بستگی دارد. تنش کششی سطحی میتواند نامطلوب باشد؛ درحالیکه تنش فشاری کنترلشده در برخی کاربردها برای افزایش مقاومت خستگی ایجاد میشود.
چرا قطعه بعد از ماشینکاری خشن تغییر شکل میدهد؟
برداشتن ماده، تعادل تنشهای موجود را تغییر میدهد. قطعه برای رسیدن به تعادل جدید تغییر شکل میدهد. باربرداری نامتقارن و گرمای ماشینکاری نیز میتوانند این تغییر را بیشتر کنند.
آیا سختیسنجی میتواند تنش پسماند را مشخص کند؟
خیر. سختی و تنش پسماند دو کمیت متفاوتاند. سختیسنجی میتواند اطلاعاتی درباره مقاومت موضعی ماده ارائه کند، اما برای اندازهگیری تنش پسماند به روشهای تخصصی نیاز است.
آیا تنشزدایی تمام تنشهای پسماند را حذف میکند؟
معمولاً هدف کاهش و یکنواختکردن تنشهاست، نه تضمین حذف کامل آنها. نتیجه به جنس، هندسه قطعه، سابقه فرایند و پارامترهای تنشزدایی بستگی دارد.
