در کنترل کیفیت قطعات خودرو، داشتن کولیس، میکرومتر، گیج داخلسنج یا دستگاه اندازهگیری مختصاتی کالیبرهشده ضروری است؛ اما کالیبراسیون بهتنهایی ثابت نمیکند که دادههای اندازهگیری در خط تولید قابل اعتماد هستند. ممکن است ابزار در آزمایشگاه کالیبراسیون خطای قابل قبولی داشته باشد، ولی همان ابزار هنگام اندازهگیری یک قطعه واقعی، میان اپراتورهای مختلف یا در شیفتهای متفاوت نتایج پراکندهای تولید کند.
این تفاوت، نقطه آغاز تحلیل سیستم اندازهگیری یا MSA است. در MSA فقط خود ابزار بررسی نمیشود؛ بلکه مجموعه ابزار، روش، اپراتور، فیکسچر، قطعه، شرایط محیطی و شیوه ثبت داده بهعنوان یک «سیستم» ارزیابی میشود. مطالعه GR&R نیز یکی از مهمترین اجزای MSA است و نشان میدهد چه سهمی از تغییرات مشاهدهشده از تکرارپذیری تجهیز و چه سهمی از تفاوت میان ارزیابها ناشی میشود.
برای قطعاتی مانند سگدست، کاسه چرخ و دیگر اجزای جلوبندی که قطر نشیمن بلبرینگ، موقعیت سوراخها، هممحوری و وضعیت سطوح مونتاژی بر عملکرد مجموعه اثر میگذارند، اعتماد به عدد اندازهگیری یک موضوع صرفاً آزمایشگاهی نیست؛ بلکه بخشی از اطمینان به کیفیت محصول است.
کالیبراسیون دقیقاً چه چیزی را اثبات میکند؟
در کالیبراسیون، قرائت ابزار با یک مرجع دارای قابلیت ردیابی مقایسه میشود. نتیجه میتواند میزان انحراف، عدمقطعیت گزارششده، وضعیت ابزار در نقاط آزمون و نیاز احتمالی به تنظیم یا تعمیر را مشخص کند.
به زبان ساده، کالیبراسیون به این سؤال پاسخ میدهد:
«این ابزار در زمان آزمون و تحت شرایط تعریفشده، در مقایسه با مرجع چگونه عمل میکند؟»
این کار برای حفظ زنجیره ردیابی اندازهشناختی و کنترل دورهای تجهیزات ضروری است؛ اما چند پرسش مهم همچنان بیپاسخ میماند:
- آیا اپراتور در هر بار اندازهگیری، گیج را در موقعیت یکسان قرار میدهد؟
- آیا دو اپراتور با یک روش واحد به نتایج نزدیک میرسند؟
- آیا فیکسچر، نیروی تماس، تمیزی سطح یا دمای قطعه نتیجه را تغییر میدهد؟
- آیا تفکیکپذیری ابزار برای تلرانس موردنظر کافی است؟
- آیا روش اندازهگیری در مواجهه با شکل و زبری واقعی قطعات تولیدی پایدار میماند؟
- آیا ابزار در طول زمان دچار رانش شده است؟
بنابراین برچسب معتبر کالیبراسیون شرط لازم است، اما بهتنهایی قابلیت کل فرایند اندازهگیری را ثابت نمیکند.
سیستم اندازهگیری فقط ابزار نیست
در محیط تولید، نتیجه نهایی از تعامل چند عامل بهدست میآید.
ابزار و متعلقات
نوع گیج، تفکیکپذیری، وضعیت فک یا پراب، نیروی اندازهگیری، پایه و فیکسچر بر نتیجه اثر میگذارند.
اپراتور
روش قراردادن ابزار، انتخاب نقطه اندازهگیری، نحوه صفرکردن، سرعت کار و تفسیر دستورالعمل میتواند میان افراد متفاوت باشد.
قطعه
شکل هندسی، جرم، دما، زبری سطح، پلیسه، آلودگی و میزان دسترسی به مشخصه در نتیجه اندازهگیری مؤثر هستند.
روش
مبنا، تعداد نقاط، جهت اندازهگیری، نحوه نگهداری قطعه و ترتیب عملیات باید کاملاً مشخص باشند.
محیط
دما، لرزش، گردوغبار، رطوبت، نور و اختلاف شرایط آزمایشگاه با خط تولید میتوانند نتیجه را تغییر دهند.
ثبت و پردازش داده
گردکردن اعداد، انتقال دستی اطلاعات، تنظیمات نرمافزار و روش تحلیل نیز بخشی از سیستم اندازهگیری هستند.
اگر یکی از این عوامل کنترل نشود، یک ابزار کالیبره نیز میتواند دادهای تولید کند که برای تصمیمگیری درباره انطباق قطعه مناسب نباشد.
این موضوع در مشخصههای هندسی حساستر است؛ زیرا تعریف نادرست مبنا یا استقرار نامناسب قطعه میتواند نتیجه را به اندازه خود خطای ابزار تغییر دهد. برای درک این ارتباط میتوانید مقاله اهمیت توازی، تعامد و هممحوری در تولید قطعات جلوبندی را مطالعه کنید.
MSA چیست و چه مسئلهای را حل میکند؟
MSA مخفف Measurement System Analysis یا «تحلیل سیستم اندازهگیری» است. هدف آن تعیین این موضوع است که دادههای اندازهگیری تا چه اندازه برای کنترل فرایند، پذیرش محصول و تحلیل علت خرابی قابل اعتماد هستند.
یک برنامه MSA بسته به نوع داده و کاربرد میتواند موضوعات زیر را بررسی کند:
- بایاس یا سوگیری: اختلاف میانگین نتایج با مقدار مرجع
- خطیبودن: تغییر بایاس در محدوده کاری ابزار
- پایداری: تغییر رفتار سیستم اندازهگیری در طول زمان
- تکرارپذیری: تغییرات حاصل از اندازهگیریهای متوالی در شرایط یکسان
- بازتولیدپذیری: تغییرات ناشی از تغییر ارزیاب یا دیگر شرایط تعریفشده
- تفکیکپذیری: توان سیستم برای تشخیص تفاوتهای معنیدار میان قطعات
- توافق سیستمهای وصفی: میزان سازگاری بازرسان در تصمیمهایی مانند قبول، رد یا طبقهبندی عیب
MSA فقط به ابزارهای عددی محدود نیست. اگر کنترل یک مشخصه با گیج برو/نرو، بازرسی چشمی یا طبقهبندی عیوب انجام شود، قابلیت همان سیستم تصمیمگیری نیز باید متناسب با ریسک بررسی شود.
GR&R چیست؟
GR&R مخفف Gauge Repeatability and Reproducibility است و برای ارزیابی بخش مهمی از تغییرات سیستم اندازهگیری بهکار میرود.
تکرارپذیری؛ وقتی شرایط ثابت است
تکرارپذیری نشان میدهد یک سیستم در اندازهگیریهای پیدرپی یک مشخصه، با ابزار، روش و اپراتور یکسان، چقدر پراکندگی ایجاد میکند.
منابع احتمالی ضعف تکرارپذیری عبارتاند از:
- تفکیکپذیری ناکافی ابزار
- لقی یا ناپایداری فیکسچر
- تغییر نیروی تماس
- دشواری دسترسی به نقطه اندازهگیری
- آلودگی یا پلیسه سطح
- تغییر موقعیت پراب روی سطحی با فرم یا زبری نامناسب
بازتولیدپذیری؛ وقتی ارزیاب یا شرایط تغییر میکند
بازتولیدپذیری بررسی میکند که تغییر اپراتور یا شرایط تعریفشده چه اثری بر نتیجه دارد.
اگر دو بازرس از مبناهای متفاوت استفاده کنند، ابزار را با زاویه متفاوت نگه دارند یا برداشت یکسانی از دستورالعمل نداشته باشند، میانگین یا پراکندگی نتایج آنها میتواند متفاوت شود.
در بسیاری از مطالعات تولیدی، GR&R ترکیبی از تغییرات تکرارپذیری و بازتولیدپذیری است. با این حال، GR&R معادل «تمام عدمقطعیت اندازهگیری» نیست و همه منابع خطا را پوشش نمیدهد. دامنه مطالعه باید از ابتدا روشن باشد.
چرا این موضوع در قطعات جلوبندی اهمیت دارد؟
قطعات جلوبندی با بارهای متغیر، ضربه، ارتعاش و چرخههای خستگی روبهرو هستند. علاوه بر خواص ماده و عملیات حرارتی، کیفیت مونتاژ و موقعیت هندسی سطوح نیز بر رفتار مجموعه اثر میگذارد.
برای مثال، در سگدست ممکن است موارد زیر کنترل شوند:
- قطر نشیمن بلبرینگ
- گردی و استوانهایبودن سوراخ
- هممحوری سطوح
- موقعیت سوراخهای اتصال
- فاصله سطوح مونتاژی
- تعامد و توازی مبناها
اگر پراکندگی سیستم اندازهگیری در مقایسه با تغییر واقعی قطعات بزرگ باشد، سه خطر شکل میگیرد:
- رد اشتباه قطعه سالم و افزایش هزینه دوبارهکاری و ضایعات
- پذیرش اشتباه قطعه نامنطبق و افزایش ریسک مونتاژ نامناسب
- تحلیل نادرست فرایند و تنظیم ماشین بر اساس خطای اندازهگیری
برای نمونه، در اتصال بلبرینگ و سگدست، چند صدم میلیمتر میتواند بر نوع فیت، نیروی مونتاژ و رفتار مجموعه اثر بگذارد. جزئیات این موضوع در مقاله تأثیر فیت بلبرینگ در سگدست بر لقی، صدا و عمر مجموعه چرخ بررسی شده است.
اگر سیستم اندازهگیری سوراخ قابلیت کافی نداشته باشد، قضاوت درباره همین فیت نیز قابل اتکا نخواهد بود.

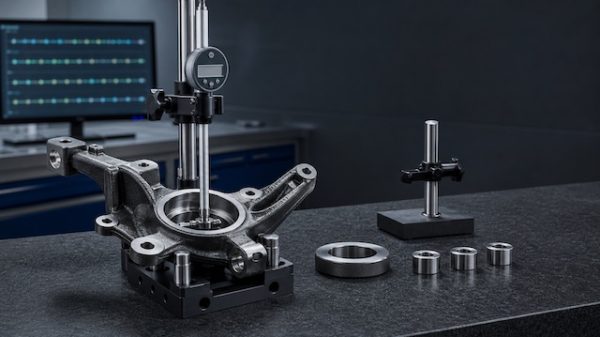

یک مثال عملی: اندازهگیری قطر نشیمن بلبرینگ
فرض کنیم گیج داخلسنج مورد استفاده برای کنترل قطر نشیمن بلبرینگ کالیبره و از نظر ظاهری سالم است. با این حال، نتایج دو اپراتور در یک مطالعه تکراری اختلاف محسوسی نشان میدهد.
بررسی فرایند ممکن است علتهای زیر را آشکار کند:
- ابزار با رینگ مرجع در دمای متفاوت تنظیم شده است.
- قطعات بلافاصله پس از ماشینکاری و در دمای ناپایدار اندازهگیری شدهاند.
- جهت جستوجوی قطر واقعی میان اپراتورها یکسان نیست.
- محل اندازهگیری در عمق سوراخ تعریف نشده است.
- گردی یا مخروطیبودن سوراخ باعث تفاوت قرائت در نقاط مختلف میشود.
- سطح هنوز پلیسه یا آلودگی دارد.
- پایه یا فیکسچر اجازه استقرار تکرارپذیر نمیدهد.
در این مثال، ارسال مجدد ابزار برای کالیبراسیون ممکن است هیچیک از علتهای اصلی را برطرف نکند. مسئله به طراحی روش اندازهگیری مربوط است، نه الزاماً صحت ابزار در برابر مرجع.
چگونه یک مطالعه GR&R معتبر طراحی میشود؟
۱. مشخصه و هدف تصمیمگیری را روشن کنید
ابتدا باید معلوم باشد داده برای تنظیم فرایند، پذیرش نهایی، تحلیل قابلیت یا تحقیق خرابی استفاده میشود. ریسک و دقت موردنیاز این کاربردها یکسان نیست.
۲. قطعات نماینده انتخاب کنید
نمونهها باید دامنه واقعی تغییرات فرایند را پوشش دهند. انتخاب چند قطعه تقریباً یکسان، قدرت تفکیک سیستم اندازهگیری را پنهان میکند و ممکن است نتیجهای گمراهکننده ایجاد کند.
۳. اپراتورها و شرایط واقعی را وارد مطالعه کنید
افرادی که معمولاً اندازهگیری را انجام میدهند باید با همان ابزار، فیکسچر و دستورالعمل واقعی مشارکت کنند.
اگر هدف بررسی شرایط خط تولید است، انجام تمام اندازهگیریها در یک محیط آزمایشگاهی ایدهآل میتواند نتیجه را منحرف کند.
۴. ترتیب اندازهگیری را تصادفی و تا حد امکان کور کنید
اپراتور نباید نتیجه قبلی را به خاطر داشته باشد یا از روی ترتیب قطعات، مقدار مورد انتظار را پیشبینی کند.
قطعات باید با شناسهای مدیریت شوند که ردیابی مطالعه را ممکن کند، بدون آنکه مقدار مورد انتظار را به ارزیاب نشان دهد.
۵. روش آماری متناسب را انتخاب کنید
طراحی متقاطع زمانی مناسب است که همه اپراتورها بتوانند همه قطعات را چند بار و بدون تغییر دائمی قطعه اندازهگیری کنند.
در آزمونهای مخرب یا شرایطی که نمونهها میان ارزیابها قابل تکرار نیستند، ممکن است طراحی تودرتو لازم باشد.
تحلیل دامنه و میانگین یا ANOVA نیز باید متناسب با طراحی، نوع داده و الزامات مشتری انتخاب شود.
۶. فقط به یک درصد نگاه نکنید
عدد GR&R باید همراه با موارد زیر تفسیر شود:
- دامنه تغییرات قطعات
- تفکیکپذیری سیستم
- نمودارهای پراکندگی
- اثر اپراتور
- تعامل اپراتور و قطعه
- روند زمانی
- کاربرد نهایی داده
حدود پذیرش در همه صنایع و برای تمام مشخصهها یکسان نیست. معیار نهایی باید با دستورالعمل مشتری، بحرانیبودن مشخصه و روش محاسبه سازگار باشد.
تفاوت تغییر واقعی قطعه با تغییر سیستم اندازهگیری
هر عدد ثبتشده ترکیبی از تغییر واقعی قطعه و تغییر ناشی از اندازهگیری است. اگر سهم سیستم اندازهگیری زیاد باشد، تشخیص تفاوت واقعی میان قطعات دشوار میشود.
این مسئله برای تحلیل قابلیت فرایند بسیار مهم است. شاخصهای قابلیت و نمودارهای کنترل زمانی معنا دارند که داده ورودی قابل اعتماد باشد.
در غیر این صورت، ممکن است تیم تولید ماشین را برای تغییراتی تنظیم کند که اصلاً از فرایند ماشینکاری ناشی نشدهاند. مقاله چرا تلرانسهای دقیق در ماشینکاری قطعات خودرو حیاتی هستند؟ تصویر کاملتری از ارتباط میان تلرانس، فرایند و عملکرد قطعه ارائه میدهد.
خطاهای رایج در اجرای MSA و GR&R
استفاده از قطعات غیرنماینده
اگر همه نمونهها از مرکز فرایند انتخاب شوند، تغییر قطعهبهقطعه کوچک میماند و نتیجه مطالعه گمراهکننده میشود.
آموزش ویژه فقط برای روز مطالعه
مطالعه باید روش واقعی را بسنجد. اجرای یک روش موقت و ایدهآل که در تولید روزمره رعایت نمیشود، قابلیت پایدار سیستم را نشان نمیدهد.
نادیدهگرفتن فرم قطعه
اندازهگیری یک قطر بدون توجه به گردی، استوانهایبودن یا عمق اندازهگیری ممکن است ظاهراً ساده، اما از نظر فنی مبهم باشد.
تلرانسگذاری مهندسی باید تعریف مشخصه و روش کنترل را به یکدیگر متصل کند.
استفاده از نمونه مرجع بهجای قطعه واقعی
رینگ یا بلوک مرجع برای تنظیم و کنترل ابزار ارزشمند است، اما لزوماً زبری، دسترسی، جرم، دما و فرم قطعه تولیدی را شبیهسازی نمیکند.
حذف نتایج نامطلوب بدون علت فنی
داده پرت باید بررسی شود، نه اینکه صرفاً برای بهترشدن شاخص حذف شود. خطای ثبت، لغزش فیکسچر، آلودگی یا اشتباه روش باید مستند شود.
یکیدانستن GR&R با کالیبراسیون یا عدمقطعیت
کالیبراسیون، GR&R و برآورد عدمقطعیت سه مفهوم مرتبط اما متفاوتاند. هیچکدام را نباید بدون شناخت دامنه، جایگزین دیگری دانست.
اگر نتیجه GR&R مناسب نبود، اصلاح را از کجا شروع کنیم؟
ابتدا باید مشخص شود سهم اصلی مشکل از تکرارپذیری است یا بازتولیدپذیری.
اگر تکرارپذیری نامناسب باشد، موارد زیر بررسی میشوند:
- تفکیکپذیری و سلامت ابزار
- فیکسچر و صلبیت استقرار
- نیروی تماس و دسترسی پراب
- تمیزی، زبری و دمای قطعه
- انتخاب ابزار متناسب با هندسه
- روش صفرکردن و مرجع تنظیم
اگر بازتولیدپذیری نامناسب باشد، تمرکز بیشتر بر موارد زیر است:
- شفافیت دستورالعمل
- تعریف مبنا و محل اندازهگیری
- آموزش و ارزیابی اپراتورها
- تفاوت شیفتها یا ایستگاهها
- نحوه گردکردن و ثبت داده
- استانداردسازی فیکسچر و ترتیب کار
گاهی تعامل اپراتور و قطعه مشاهده میشود؛ یعنی یک اپراتور فقط روی بعضی هندسهها نتیجه متفاوتی بهدست میآورد. این وضعیت میتواند به دشواری استقرار، دسترسی محدود یا برداشت متفاوت از روش اشاره کند.
ارتباط MSA با ردیابی تولید و تحلیل خرابی
داده اندازهگیری زمانی ارزش بیشتری پیدا میکند که بتوان آن را به بچ مواد، دستگاه، ابزار برشی، برنامه ماشینکاری، اپراتور و زمان تولید متصل کرد.
این ارتباط به تیم کیفیت کمک میکند منشأ تغییر را پیدا کند و میان خطای اندازهگیری و تغییر واقعی محصول تفاوت بگذارد. مقاله ردیابی مواد اولیه با Heat Number و بچ تولید این زنجیره اطلاعاتی را از منظر مواد و تولید توضیح میدهد.
در تحلیل خرابی نیز گزارش ابعادی فقط زمانی معتبر است که روش اندازهگیری و قابلیت آن مشخص باشد.
اگر قطعه پس از فورج، عملیات حرارتی یا ماشینکاری تغییر شکل داده باشد، باید مطمئن شد تفاوت ثبتشده واقعی است و از استقرار یا روش اندازهگیری ناشی نشده است. در همین زمینه میتوانید مقاله تنش پسماند و تاببرداشتن قطعات جلوبندی را مطالعه کنید.
یک نظام اندازهگیری قابل اعتماد چه اجزایی دارد؟
برای کنترل پایدار قطعات خودرو، اجزای زیر باید در کنار یکدیگر قرار گیرند:
- انتخاب ابزار متناسب با تلرانس، هندسه و شرایط سطح
- کالیبراسیون و کنترل میانی بر اساس ریسک و سابقه ابزار
- دستورالعمل روشن شامل مبنا، نقطه، جهت، نیرو و شرایط اندازهگیری
- فیکسچر مناسب و قابل تکرار
- آموزش و احراز صلاحیت کاربران
- مطالعه MSA متناسب با نوع داده و کاربرد
- پایش پایداری سیستم در طول زمان
- نگهداری سوابق و ارتباط آنها با ردیابی محصول
- بازنگری پس از تغییر ابزار، روش، فیکسچر، نرمافزار یا فرایند
جمعبندی
کالیبراسیون نشان میدهد ابزار در مقایسه با یک مرجع و در شرایط مشخص چه وضعیتی دارد. MSA بررسی میکند کل سیستم اندازهگیری در کاربرد واقعی تا چه اندازه قابل اعتماد است و GR&R سهم تکرارپذیری و بازتولیدپذیری را در تغییرات اندازهگیری روشن میکند.
بنابراین کالیبراسیون و MSA رقیب یکدیگر نیستند؛ بلکه دو لایه مکمل برای اطمینان از داده محسوب میشوند.
در تولید قطعات حساس جلوبندی، تصمیم قبول یا رد، تنظیم ماشین، تحلیل قابلیت و بررسی خرابی همگی به داده اندازهگیری وابستهاند. هرچه تلرانس محدودتر و ریسک عملکردی بالاتر باشد، طراحی و پایش سیستم اندازهگیری اهمیت بیشتری پیدا میکند.
برای دریافت اطلاعات فنی درباره قطعات جلوبندی و محصولات هانا پارت، میتوانید با واحد مربوطه در هانا پارت در ارتباط باشید.
پرسشهای متداول
آیا ابزار کالیبرهشده حتماً برای کنترل تولید مناسب است؟
خیر. کالیبراسیون برای اطمینان از ارتباط ابزار با مرجع ضروری است، اما تناسب تفکیکپذیری، روش، فیکسچر، اپراتور و شرایط محیطی با کاربرد واقعی باید جداگانه ارزیابی شود.
تفاوت MSA و GR&R چیست؟
MSA چارچوب گسترده تحلیل سیستم اندازهگیری است و موضوعاتی مانند بایاس، خطیبودن، پایداری، تفکیکپذیری و مطالعات وصفی را نیز شامل میشود. GR&R یکی از مطالعات MSA برای بررسی تکرارپذیری و بازتولیدپذیری است.
تکرارپذیری و بازتولیدپذیری چه تفاوتی دارند؟
تکرارپذیری به پراکندگی نتایج در شرایط ثابت مربوط است. بازتولیدپذیری تغییر نتایج هنگام تغییر ارزیاب یا شرایط تعریفشده را بررسی میکند.
آیا درصد GR&R کمتر از ۱۰ همیشه قابل قبول است؟
نباید یک حد عددی را بدون توجه به روش محاسبه، الزامات مشتری، نوع مشخصه، ریسک محصول و کاربرد داده به همه شرایط تعمیم داد. عدد باید همراه با نمودارها، دامنه قطعات و معیارهای پروژه تفسیر شود.
مطالعه GR&R چند بار باید انجام شود؟
فقط زمان ثابت تعیینکننده نیست. تغییر ابزار، فیکسچر، نرمافزار، روش، محل اندازهگیری، اپراتورها یا مشخصه محصول میتواند نیاز به بازنگری یا تکرار مطالعه ایجاد کند.
آیا GR&R تمام عدمقطعیت اندازهگیری را نشان میدهد؟
خیر. GR&R بخشی از رفتار سیستم را در طراحی مشخص مطالعه میکند. برآورد کامل عدمقطعیت ممکن است منابع دیگری مانند مرجع، محیط، مدل اندازهگیری، تصحیحات و نمونهبرداری را نیز دربر گیرد.
