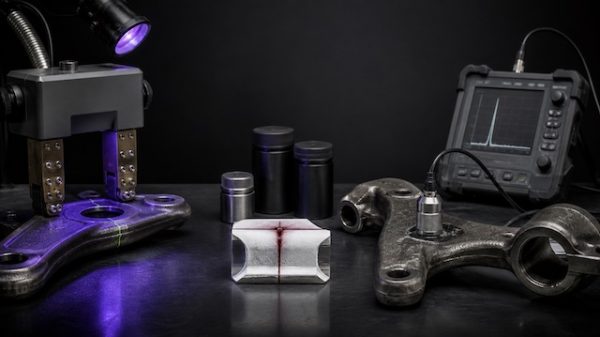

یک قطعه جلوبندی ممکن است از نظر ابعادی قابل قبول باشد و سطحی سالم به نظر برسد، اما همچنان ناپیوستگیهایی داشته باشد که با چشم غیرمسلح دیده نمیشوند.
ترکهای ریز سطحی، لاپ ناشی از فورج یا ناپیوستگیهای داخلی، بسته به محل، اندازه، جهت و شرایط بارگذاری، میتوانند به نقاط تمرکز تنش تبدیل شوند. آزمونهای غیرمخرب یا NDT برای یافتن و ارزیابی چنین نشانههایی بهکار میروند، بدون آنکه قطعه برای بازرسی بریده یا تخریب شود.
با این حال، «آزمون غیرمخرب» نام یک روش واحد نیست. آزمون ذرات مغناطیسی یا MT، آزمون مایع نافذ یا PT و آزمون فراصوت یا UT بر اصول فیزیکی متفاوتی تکیه دارند.
هر روش برای جنس، عمق و جهت مشخصی از ناپیوستگی مناسبتر است و هیچکدام بهتنهایی همه عیوب احتمالی یک قطعه جلوبندی را آشکار نمیکند.
پیش از مقایسه روشها؛ ناپیوستگی با عیب یکسان نیست
در ادبیات فنی NDT، مشاهده یک نشانه الزاماً به معنی معیوببودن قطعه نیست. روند صحیح معمولاً چهار مرحله دارد:
- آشکارسازی: روش آزمون یک نشانه ایجاد میکند.
- تفسیر: مشخص میشود نشانه واقعی، غیرمرتبط یا کاذب است.
- ارزیابی: اندازه، محل و ماهیت نشانه با معیار پذیرش مقایسه میشود.
- تصمیم: قطعه مطابق نقشه، استاندارد، مشخصات مشتری یا دستورالعمل مصوب قبول یا رد میشود.
ممکن است یک تغییر هندسی، لبه تیز، سوراخ، تغییر سطح یا میدان مغناطیسی نامناسب نشانهای ایجاد کند که ترک واقعی نباشد.
از سوی دیگر، یک ناپیوستگی واقعی نیز فقط زمانی «عیب» محسوب میشود که از معیار پذیرش تعریفشده عبور کند یا عملکرد مورد انتظار را تهدید کند.
بنابراین مهارت آزمونگر و دستورالعمل مکتوب به اندازه خود دستگاه اهمیت دارد.
آزمون ذرات مغناطیسی یا MT چگونه کار میکند؟
در MT قطعه فرومغناطیس، مانند بسیاری از فولادهای مورد استفاده در قطعات فورجشده، مغناطیسی میشود.
اگر ناپیوستگی سطحی یا نزدیک سطح مسیر میدان را قطع کند، بخشی از شار از سطح نشت میکند. ذرات مغناطیسی خشک یا معلق در مایع در محل این نشت تجمع مییابند و یک نشانه قابل مشاهده ایجاد میکنند.
MT چه ناپیوستگیهایی را بهتر نشان میدهد؟
- ترکهای سطحی و نزدیک به سطح
- لاپ یا فولد فورج در صورت جهت و دسترسی مناسب
- درزها و ترکهای ناشی از مواد اولیه
- ترکهای سنگزنی
- برخی ترکهای عملیات حرارتی
- بعضی ناپیوستگیهای نزدیک سطح که میدان قابل تشخیصی ایجاد میکنند
قدرت آشکارسازی معمولاً زمانی بیشتر است که ناپیوستگی سطح را قطع کند و جهت آن تقریباً عمود بر خطوط شار مغناطیسی باشد.
به همین دلیل، مغناطیسکردن قطعه تنها در یک جهت میتواند ترکهای همجهت با میدان را از دید پنهان کند. برای پوشش جهتهای مختلف، ممکن است آزمون در بیش از یک جهت انجام شود.
محدودیتهای MT
- فقط برای مواد فرومغناطیس مناسب است.
- برای آلومینیوم و بسیاری از فولادهای زنگنزن آستنیتی کاربرد ندارد.
- هندسه پیچیده قطعه میتواند توزیع میدان و تفسیر نشانهها را دشوار کند.
- ضخامت پوشش، آلودگی یا زبری زیاد سطح ممکن است حساسیت را کاهش دهد.
- شدت و جهت میدان، نوع ذرات و نور بازرسی باید کنترل شود.
- قطعه ممکن است پس از آزمون به تمیزکاری یا مغناطیسزدایی نیاز داشته باشد.
استانداردهای ASTM مانند راهنمای E709 و روش E3024/E3024M چارچوب اجرای صنعتی MT را تشریح میکنند؛ اما جزئیات واقعی آزمون باید برای ماده، هندسه، ناحیه حساس و معیار پذیرش قطعه تعریف شود.
آزمون مایع نافذ یا PT چگونه کار میکند؟
PT بر خاصیت موئینگی متکی است. ابتدا سطح قطعه تمیز و خشک میشود.
مایع نافذ رنگی یا فلورسنت روی سطح قرار میگیرد و فرصت مییابد وارد ناپیوستگیهایی شود که به سطح باز هستند. پس از برداشتن نافذ اضافی، ماده ظهور روی سطح اعمال میشود تا نافذ محبوسشده از ناپیوستگی بیرون کشیده و نشانه قابل مشاهده شود.
PT چه ناپیوستگیهایی را آشکار میکند؟
- ترکهایی که دهانه آنها به سطح باز است
- لاپ، درز یا تخلخل باز به سطح
- ترکهای ناشی از ماشینکاری، سنگزنی یا خستگی که سطح را قطع کردهاند
- ناپیوستگیهای بسیار ریز سطحی، در صورت تمیزی و اجرای مناسب
یکی از مزایای PT این است که به فرومغناطیسبودن ماده وابسته نیست و برای بسیاری از مواد فلزی و غیرفلزی غیرمتخلخل قابل استفاده است.
بنابراین در قطعات آلومینیومی یا آلیاژهایی که MT برای آنها مناسب نیست، PT میتواند گزینه مؤثری برای یافتن ناپیوستگیهای سطحباز باشد.
محدودیتهای PT
- فقط ناپیوستگیهای باز به سطح را نشان میدهد.
- عیوب کاملاً زیرسطحی را آشکار نمیکند.
- سطح متخلخل، بسیار خشن، چرب، زنگزده یا پوششدار میتواند نتیجه را مخدوش کند.
- تمیزکاری پیش از آزمون و برداشتن نافذ اضافی باید دقیق باشد.
- زمان نفوذ و زمان ظهور بر حساسیت و شکل نشانه اثر میگذارد.
- تمیزکاری بیش از حد میتواند نافذ را از دهانه عیب خارج کند.
- تمیزکاری ناکافی میتواند زمینه کاذب بسازد.
- مواد مصرفی باید با روش و سطح حساسیت تعریفشده سازگار باشند.
استاندارد ASTM E165/E165M یکی از مراجع عمومی شناختهشده برای آزمون مایع نافذ است. اجرای صحیح آن نیازمند روش مصوب، کنترل مواد مصرفی، نور مناسب و ارزیابی توسط فرد صلاحیتدار است.
آزمون فراصوت یا UT چگونه کار میکند؟
در UT، پراب امواج صوتی با فرکانس بالا را وارد قطعه میکند. این امواج در مرزهایی مانند سطح پشتی، تغییر هندسه یا یک ناپیوستگی بازتاب میشوند.
دستگاه زمان رفتوبرگشت و دامنه سیگنال را نمایش میدهد و آزمونگر با توجه به کالیبراسیون، مسیر صوت، زاویه پراب و هندسه قطعه، محل و ویژگی نشانه را ارزیابی میکند.
UT برای یافتن چه ناپیوستگیهایی مناسب است؟
- ناپیوستگیهای داخلی با اندازه و جهت قابل آشکارسازی
- ترکها یا لایههای داخلی که بازتاب صوتی مناسبی ایجاد میکنند
- نواحی عدم پیوستگی، جدایش یا برخی عیوب حجمی
- کنترل ضخامت یا بررسی نواحی مشخص از مقاطع نسبتاً ضخیم
- بررسی برخی قطعات فورجشده پس از تدوین روش ویژه قطعه
UT بهویژه زمانی ارزشمند است که هدف، بررسی حجم داخلی قطعه باشد؛ جایی که PT دسترسی ندارد و حساسیت MT محدود میشود.
توان واقعی UT به اندازه، جهت و عمق ناپیوستگی، فرکانس و نوع پراب، ساختار متالورژیکی و مسیر قابل دسترس صوت وابسته است.
محدودیتهای UT
- سطح تماس مناسب و معمولاً ماده واسط یا کوپلنت لازم است.
- هندسه پیچیده و سطوح منحنی قطعات جلوبندی میتوانند نواحی کور یا بازتابهای هندسی ایجاد کنند.
- ناپیوستگیهای نامطلوب از نظر جهت ممکن است انرژی کافی به پراب بازنگردانند.
- ساختار دانهای درشت میتواند تضعیف و پراکندگی صوت را افزایش دهد.
- تفسیر صفحه دستگاه بدون نمونه مرجع، تنظیم مناسب و آزمونگر ماهر قابل اعتماد نیست.
- یک سیگنال فراصوت بهتنهایی نوع قطعی عیب را اثبات نمیکند.
در قطعات پیچیده، طراحی روش ممکن است به پراب زاویهای، اسکن از چند سطح، بلوک مرجع اختصاصی یا روشهای پیشرفتهتر نیاز داشته باشد.
انتخاب این موارد باید بر پایه نقشه، ماده، فرایند تولید و عیوب مورد انتظار انجام شود.
مقایسه MT، PT و UT
آزمون MT
اصل آزمون: نشت شار مغناطیسی و تجمع ذرات
عمق مناسب: سطح و نزدیک سطح
محدودیت جنس: فقط مواد فرومغناطیس
کاربرد مناسب: ترکهای سطحی و نزدیک سطح در قطعات فولادی
آزمون PT
اصل آزمون: نفوذ مایع در ناپیوستگی باز به سطح
عمق مناسب: فقط سطحباز
محدودیت جنس: سطح باید غیرمتخلخل و قابل تمیزکاری باشد
کاربرد مناسب: ترکها، لاپ و تخلخلهایی که به سطح راه دارند
آزمون UT
اصل آزمون: انتشار و بازتاب موج فراصوت
عمق مناسب: عمدتاً حجم داخلی و نواحی زیرسطحی
محدودیت جنس و هندسه: ماده باید قابلیت عبور صوت داشته باشد و مسیر اسکن مناسب فراهم شود
کاربرد مناسب: ناپیوستگیهای داخلی با اندازه و جهت قابل آشکارسازی
کدام روش برای ترک، لاپ و ناپیوستگی داخلی مناسبتر است؟
ترک باز به سطح در قطعه فولادی فورجشده
MT معمولاً حساسیت بالایی دارد و PT نیز میتواند وجود بازشدگی سطحی را نشان دهد.
انتخاب میان آنها به جنس، وضعیت سطح، پوشش، هندسه و الزامات روش بستگی دارد. استفاده از دو روش مشابه بدون هدف روشن همیشه ارزش افزوده ایجاد نمیکند.
لاپ یا فولد فورج
اگر لاپ به سطح راه داشته باشد، MT در فولاد فرومغناطیس و PT در سطح غیرمتخلخل میتوانند آن را آشکار کنند.
عمق، جهت و اکسید موجود در فصل مشترک بر شکل نشانه اثر میگذارد. شناخت منشأ این عیب نیازمند ارتباط نتیجه NDT با فرایند فورج و در بعضی موارد مقطعزنی یا متالوگرافی است.
ناپیوستگی زیرسطحی یا داخلی
UT برای بسیاری از ناپیوستگیهای داخلی گزینه اصلیتری است؛ اما واژه «داخلی» به معنی «قابل کشف با هر تنظیم UT» نیست.
ناپیوستگی بسیار کوچک، نامناسب از نظر جهت، نزدیک به بازتابهای هندسی یا واقع در مادهای با تضعیف صوت زیاد ممکن است بهسختی شناسایی شود.
آخال غیرفلزی
آخالهای بزرگ یا خوشهای ممکن است در شرایط مناسب نشانه فراصوت ایجاد کنند، اما UT ابزار شمارش همه آخالهای میکروسکوپی نیست.
ارزیابی ریزساختاری و روشهای متالوگرافی همچنان جایگاه خود را دارند. برای آشنایی بیشتر با اثر این ذرات بر خستگی میتوانید مقاله نقش ناخالصیهای غیرفلزی در شروع ترکهای خستگی را مطالعه کنید.
انتخاب روش باید از «عیب محتمل» شروع شود
روش مناسب NDT با پاسخ به چند سؤال انتخاب میشود:
- ماده قطعه چیست و آیا فرومغناطیس است؟
- عیب محتمل از کدام مرحله تولید ناشی میشود؟
- عیب سطحی، نزدیک سطح یا داخلی است؟
- جهت احتمالی عیب نسبت به سطح و بار چگونه است؟
- کدام ناحیه از قطعه بحرانی است؟
- سطح ماشینکاریشده، فورج خام، پوششدار یا زبر است؟
- معیار پذیرش و سطح حساسیت چیست؟
- دسترسی برای قرارگیری یُک مغناطیسی یا پراب فراصوت وجود دارد؟
- حجم تولید و زمان بازرسی چقدر است؟
اگر تحلیل ریسک نشان دهد ترکهای سطحی در شعاع اتصال بازو به بدنه یک قطعه فولادی محتملاند، MT با جهتهای مناسب میدان میتواند روش مؤثری باشد.
اگر نگرانی درباره ناپیوستگی داخلی در یک مقطع ضخیم باشد، UT با روش اختصاصی قطعه منطقیتر است.
اگر ماده غیرمغناطیسی و نگرانی فقط ترک سطحباز باشد، PT گزینه مناسبتری خواهد بود.
شناخت تفاوت مسیرهای ساخت نیز در این انتخاب مؤثر است. مقاله مقایسه فورج، ریختهگری و ماشینکاری در تولید قطعات خودرو توضیح میدهد که هر فرایند چه نوع ساختار و ریسکهای تولیدی ایجاد میکند.
نقش مرحله تولید در زمان انجام NDT
زمان آزمون باید بهگونهای انتخاب شود که عیب موردنظر قابل آشکارسازی باشد و هزینه کشف دیرهنگام کاهش یابد.
پس از فورج و تمیزکاری
امکان بررسی لاپ، ترک و بعضی ناپیوستگیهای ناشی از شکلدهی فراهم میشود. وجود پوسته اکسیدی ضخیم میتواند مانع بازرسی مناسب سطح شود.
پس از عملیات حرارتی
ترکهای مرتبط با فرایند حرارتی یا تنشهای ایجادشده ممکن است آشکار شوند. وضعیت نهایی ریزساختار نیز بر بعضی روشها اثر دارد.
پس از ماشینکاری حساس
برداشتن لایه سطحی میتواند ناپیوستگی را نمایان کند یا در صورت شرایط نامناسب، ترک جدیدی ایجاد کند. ماشینکاری ممکن است بخشی از نشانه سطحی قبلی را نیز حذف کند.
پیش از مونتاژ یا تحویل
آزمون نهایی باید نواحی بحرانی محصول نهایی را پوشش دهد، اما جای کنترلهای میانفرایندی را نمیگیرد.
برنامه بهینه معمولاً ترکیبی از پیشگیری فرایندی، بازرسی در مراحل مناسب و تحلیل بازخورد است؛ نه اتکا به یک آزمون در انتهای خط.
چرا وضعیت سطح نتیجه را تغییر میدهد؟
سطح قطعات فورجشده ممکن است پوسته اکسیدی، زبری، فرورفتگی یا آثار شاتبلاست داشته باشد.
این ویژگیها میتوانند زمینه آزمون را افزایش دهند، ذرات یا نافذ اضافی را نگه دارند و تفسیر را دشوار کنند.
در قطعات ماشینکاریشده نیز شیار ابزار، پلیسه یا تغییر ناگهانی هندسه ممکن است نشانه غیرمرتبط ایجاد کند.
آمادهسازی نباید ماهیت عیب را از بین ببرد. برای مثال، سنگزنی شدید پیش از PT میتواند دهانه یک ترک ریز را ببندد یا مواد را روی آن بمالد.
روش تمیزکاری، میزان مجاز برداشتن ماده و توالی آزمون باید در دستورالعمل مشخص باشد.
نشانه کاذب چگونه ایجاد میشود؟
در MT، تجمع ذرات کنار لبهها، سوراخها، تغییر سطح مقطع یا میدان بیش از حد ممکن است شبیه عیب دیده شود.
در PT، شستوشوی ناکافی، زبری یا باقیمانده نافذ میتواند زمینه قرمز یا فلورسنت ایجاد کند.
در UT نیز بازتاب از گوشهها، شعاعها، سوراخها و سطح پشتی ممکن است با ناپیوستگی اشتباه شود.
برای کاهش خطا باید از نمونه مرجع مناسب، تنظیمات ثبتشده، نقشه نواحی آزمون، شرایط نور کنترلشده و آزمونگر واجد صلاحیت استفاده شود.
تأیید یک نشانه میتواند به اسکن از جهت دیگر، استفاده از روش مکمل یا بررسی مخرب روی نمونه شاهد نیاز داشته باشد.
NDT چگونه با تحلیل شکست و ردیابی مواد کامل میشود؟
آزمون غیرمخرب محل یک نشانه را مشخص میکند، اما همیشه علت ریشهای آن را توضیح نمیدهد.
برای تشخیص اینکه ترک از فورج، عملیات حرارتی، ماشینکاری، بارگذاری یا ترکیبی از آنها ناشی شده است، ممکن است به شکستنگاری، متالوگرافی، سختیسنجی، آنالیز شیمیایی و بررسی سوابق تولید نیاز باشد.
مقاله تحلیل متالورژیکی شکست در قطعات جلوبندی مسیر چنین بررسیای را توضیح میدهد.
نتایج آزمون نیز باید به Heat Number، بچ تولید، مسیر عملیات حرارتی و ایستگاه تولید متصل شوند. بدون این ارتباط، کشف یک نشانه به اقدام اصلاحی پایدار منجر نمیشود.
در مقاله ردیابی مواد اولیه با Heat Number و بچ تولید اهمیت این پیوند شرح داده شده است.
یک برنامه NDT قابل اتکا چه ویژگیهایی دارد؟
- عیوب محتمل را بر اساس ماده، هندسه و فرایند ساخت تعریف میکند.
- روش و مرحله آزمون را بر پایه همان عیوب انتخاب میکند.
- نواحی بحرانی، جهت اسکن و سطح حساسیت را مشخص میکند.
- شرایط سطح، نور، مواد مصرفی و تنظیم دستگاه را کنترل میکند.
- صلاحیت پرسنل و صحت عملکرد تجهیزات را مستند میکند.
- معیار پذیرش روشن و قابل ردیابی دارد.
- نشانههای غیرمرتبط و کاذب را از ناپیوستگی واقعی تفکیک میکند.
- نتایج را به سوابق مواد و تولید متصل میکند.
- پس از تغییر ماده، قالب، عملیات حرارتی یا طراحی بازنگری میشود.
- در صورت نیاز از روشهای مکمل استفاده میکند.
جمعبندی
MT، PT و UT سه روش مکمل با قابلیتهای متفاوت هستند.
MT برای ناپیوستگیهای سطحی و نزدیک سطح در مواد فرومغناطیس مناسب است. PT فقط ناپیوستگیهای باز به سطح را در مواد غیرمتخلخل آشکار میکند. UT برای بررسی نواحی داخلی کاربرد دارد، مشروط بر اینکه هندسه، ساختار ماده، جهت عیب و دسترسی صوتی مناسب باشند.
هیچ روش NDT بهتنهایی تضمین نمیکند که قطعه از هر نوع عیب خالی است.
اعتبار نتیجه به انتخاب صحیح روش، دستورالعمل اختصاصی، آمادهسازی سطح، تنظیم تجهیزات، صلاحیت آزمونگر و معیار پذیرش وابسته است.
در قطعات جلوبندی، بهترین برنامه با تحلیل ریسک فرایند و نواحی باربر آغاز میشود و نتایج آن به ردیابی تولید و تحلیل علت ریشهای متصل میشود.
برای دریافت اطلاعات فنی درباره قطعات جلوبندی و محصولات هانا پارت، میتوانید با واحد مربوطه در هانا پارت در ارتباط باشید.
پرسشهای متداول
آیا MT میتواند ترکهای داخلی را پیدا کند؟
MT برای ترکهای سطحی و بعضی ناپیوستگیهای نزدیک سطح مناسب است. توان آن با افزایش عمق کاهش مییابد و برای بررسی حجم داخلی قطعه نباید جایگزین UT یا روش مناسب دیگر شود.
آیا PT برای فولاد هم قابل استفاده است؟
بله. PT محدود به فلزات غیرمغناطیسی نیست و روی بسیاری از سطوح غیرمتخلخل و تمیز قابل اجراست. با این حال، برای فولاد فرومغناطیس و ترکهای سطحی، MT ممکن است بسته به شرایط حساسیت و سرعت مناسبی داشته باشد.
آیا PT عیب زیر سطح را نشان میدهد؟
خیر. مایع نافذ باید از دهانهای باز به سطح وارد ناپیوستگی شود. عیب کاملاً زیرسطحی با PT آشکار نمیشود.
آیا UT همه عیوب داخلی را تشخیص میدهد؟
خیر. اندازه، جهت، عمق و شکل ناپیوستگی، هندسه قطعه، ساختار دانهای، فرکانس، نوع پراب و مسیر اسکن بر قابلیت کشف اثر دارند.
برای سگدست فولادی MT بهتر است یا UT؟
پاسخ به نوع عیب هدف بستگی دارد. برای ترکهای سطحی و نزدیک سطح، MT معمولاً مناسبتر است. برای ناپیوستگیهای داخلی، UT میتواند انتخاب مؤثرتری باشد. در یک قطعه حساس ممکن است ترکیبی از روشها لازم باشد.
آیا هر نشانه در NDT به معنی رد قطعه است؟
خیر. ابتدا باید نشانه تفسیر و سپس با معیار پذیرش معتبر ارزیابی شود. نشانههای هندسی، کاذب یا غیرمرتبط نباید با عیب مردودکننده اشتباه شوند.
