ممکن است ده قطعه از یک خط ماشینکاری اندازهگیری شوند و همه آنها داخل محدوده تلرانس باشند. آیا میتوان نتیجه گرفت فرایند کاملاً تحت کنترل است و تولید بعدی نیز بدون قطعه نامنطبق ادامه پیدا میکند؟ پاسخ لزوماً مثبت نیست. چند قطعه سالم فقط وضعیت همان نمونههای محدود را نشان میدهد؛ درحالیکه قابلیت فرایند به پراکندگی، مرکزشدن، ثبات زمانی و رفتار آماری کل فرایند مربوط است.

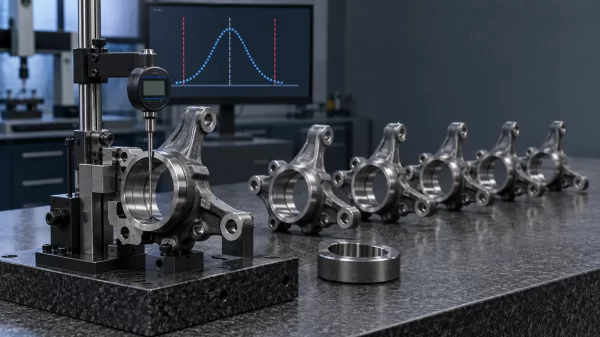

در تولید قطعات خودرو، بهویژه قطعاتی مانند سگدست، کاسه چرخ و اجزای جلوبندی، مشخصههایی نظیر قطر نشیمن بلبرینگ، موقعیت سوراخها، ضخامت، تختی و هممحوری میتوانند بر مونتاژ و عملکرد مجموعه اثر بگذارند. اگر فرایند فقط گاهی قطعه قابل قبول تولید کند، اما میانگین آن به یکی از حدود تلرانس نزدیک باشد یا پراکندگی زیادی داشته باشد، ریسک تولید قطعه نامنطبق همچنان بالاست.
شاخصهای Cp و Cpk برای پاسخ به همین مسئله استفاده میشوند. این شاخصها کمک میکنند بفهمیم پراکندگی طبیعی یک فرایند در مقایسه با تلرانس مهندسی چقدر است و آیا میانگین فرایند در محل مناسبی قرار دارد یا خیر.
تفاوت قطعه منطبق با فرایند توانمند چیست؟
قطعه منطبق، قطعهای است که نتیجه اندازهگیری مشخصه آن در محدوده تعریفشده نقشه قرار میگیرد. برای مثال، اگر قطر یک سوراخ باید میان حد پایین و حد بالای مشخصی باشد، هر قطعهای که در این محدوده قرار بگیرد از نظر همان مشخصه منطبق محسوب میشود.
اما فرایند توانمند یا capable فرایندی است که تغییرات طبیعی آن در حالت پایدار، با حاشیه مناسب درون محدوده مشخصات قرار میگیرد. این تعریف به یک قطعه یا چند اندازهگیری محدود مربوط نیست؛ بلکه رفتار توزیع نتایج را در طول زمان بررسی میکند.
ممکن است همه نمونههای یک بازرسی داخل تلرانس باشند، ولی فرایند یکی از شرایط زیر را داشته باشد:
- میانگین به حد بالای تلرانس بسیار نزدیک باشد؛
- پراکندگی فرایند نسبت به پهنای تلرانس زیاد باشد؛
- روند اندازهها بهتدریج به علت سایش ابزار تغییر کند؛
- میان دو شیفت یا دو دستگاه اختلاف وجود داشته باشد؛
- دادهها از یک سیستم اندازهگیری نامناسب به دست آمده باشند؛
- فرایند تحت تأثیر علت ویژه و ناپایدار قرار گرفته باشد.
در چنین شرایطی، سالمبودن چند نمونه نمیتواند عملکرد آینده فرایند را تضمین کند.
پیش از محاسبه Cp و Cpk چه چیزهایی باید بررسی شوند؟
محاسبه یک عدد در نرمافزار ساده است؛ اما معتبربودن آن به پیشنیازهای مهمی وابسته است.
اعتبار سیستم اندازهگیری
اگر سیستم اندازهگیری نتواند تفاوت واقعی میان قطعات را از خطای ابزار، اپراتور، فیکسچر یا روش تفکیک کند، شاخص قابلیت نیز قابل اتکا نیست. پیش از تحلیل قابلیت باید تناسب سیستم اندازهگیری با مشخصه موردنظر بررسی شود.
در مقاله چرا کالیبراسیون ابزار اندازهگیری بهتنهایی کافی نیست؟ نقش MSA و GR&R در اعتبار دادههای کنترل کیفیت توضیح داده شده است.
پایداری آماری فرایند
تحلیل قابلیت معمولاً باید روی فرایندی انجام شود که رفتار آن در بازه مطالعه پایدار باشد. اگر شکست ابزار، تنظیم ناگهانی دستگاه، تغییر ماده، جابهجایی فیکسچر یا خطای اپراتور باعث جهشهای غیرعادی شده باشد، ترکیب همه دادهها در یک شاخص میتواند واقعیت را پنهان کند.
نمودارهای کنترل برای شناسایی تغییرات زمانی و علتهای ویژه به کار میروند. حدود کنترل از دادههای فرایند محاسبه میشوند و نباید با حدود تلرانس نقشه اشتباه گرفته شوند.
نمونهبرداری نماینده
نمونهها باید تغییرات واقعی شیفت، دستگاه، ابزار، اپراتور، بچ مواد و زمان تولید را پوشش دهند. برداشتن چند قطعه پشتسرهم بلافاصله بعد از تنظیم دستگاه ممکن است تصویری بیش از حد خوشبینانه ایجاد کند.
شکل توزیع دادهها
فرمولهای رایج Cp و Cpk معمولاً با فرض یک توزیع مشخص، اغلب توزیع نرمال، تفسیر میشوند. اگر دادهها چوله، چندقلهای، گسسته یا ترکیبی از چند فرایند باشند، استفاده مستقیم از فرمولهای معمول میتواند نتیجه نادرستی ایجاد کند. در این حالت باید علت شکل توزیع بررسی و روش متناسب انتخاب شود.
حدود مشخصات با حدود کنترل چه تفاوتی دارند؟
این دو مفهوم در گزارشهای کیفیت گاهی بهاشتباه جای یکدیگر استفاده میشوند.
حدود مشخصات یا تلرانسها از نیاز طراحی، مونتاژ و عملکرد محصول میآیند. حد بالای مشخصات با USL و حد پایین با LSL نمایش داده میشود.
حدود کنترل از رفتار واقعی فرایند و دادههای زمانی محاسبه میشوند. این حدود برای تشخیص تغییرات غیرعادی فرایند به کار میروند و الزاماً با تلرانس نقشه برابر نیستند.
ممکن است فرایندی از نظر آماری پایدار باشد، اما همه تولید آن به سمت خارج از مشخصات متمایل شده باشد. برعکس، ممکن است نمونههای فعلی داخل مشخصات باشند، اما فرایند بهدلیل وجود علتهای ویژه ناپایدار باشد.
بنابراین «تحت کنترلبودن» و «توانمندبودن» دو پرسش متفاوت هستند:
- آیا رفتار فرایند در طول زمان پایدار است؟
- آیا همین رفتار پایدار میتواند مشخصات محصول را برآورده کند؟
شاخص Cp چیست؟
Cp ظرفیت بالقوه فرایند را از نظر پراکندگی بررسی میکند. این شاخص پهنای تلرانس را با پهنای طبیعی تغییرات فرایند مقایسه میکند.
فرمول رایج آن چنین است:
Cp = (USL − LSL) ÷ ۶σ
در این رابطه، σ نماینده انحراف معیار فرایند است. عدد ۶σ دامنهای از سه انحراف معیار در دو طرف میانگین را نشان میدهد.
Cp فقط میپرسد آیا پراکندگی فرایند نسبت به پهنای تلرانس کوچک است یا خیر. این شاخص محل میانگین را در نظر نمیگیرد. به همین دلیل، ممکن است Cp مناسب باشد ولی فرایند به یکی از حدود تلرانس نزدیک شده باشد.
به زبان ساده، Cp ظرفیت بالقوه فرایند را در حالت مرکزشده نشان میدهد، نه عملکرد واقعی آن در موقعیت فعلی.
شاخص Cpk چیست؟
Cpk علاوه بر پراکندگی، فاصله میانگین فرایند تا نزدیکترین حد مشخصات را نیز در نظر میگیرد.
فرمول رایج آن چنین است:
Cpk = حداقلِ [(USL − μ) ÷ ۳σ، (μ − LSL) ÷ ۳σ]
در این رابطه، μ میانگین فرایند است. چون مقدار کوچکتر انتخاب میشود، Cpk وضعیت فرایند را نسبت به نزدیکترین حد تلرانس نشان میدهد.
اگر فرایند دقیقاً در مرکز محدوده مشخصات قرار داشته باشد، Cp و Cpk به یکدیگر نزدیک میشوند. اگر Cpk بهطور محسوسی از Cp کمتر باشد، معمولاً میانگین فرایند از مرکز فاصله گرفته است.
بنابراین:
- Cp درباره پهنای پراکندگی صحبت میکند؛
- Cpk هم پراکندگی و هم مرکزشدن را در نظر میگیرد؛
- اختلاف زیاد میان Cp و Cpk نشانهای برای بررسی محل میانگین است.
مثال کاربردی: قطر نشیمن بلبرینگ در سگدست
فرض کنیم قطر نشیمن بلبرینگ سگدست دارای یک حد پایین و یک حد بالای مشخص است. نتایج اندازهگیری نشان میدهند پراکندگی قطعات نسبتاً کم است؛ بنابراین Cp عدد مناسبی به دست میآید.
اما میانگین قطرها به حد بالای تلرانس نزدیک شده است. در این وضعیت Cpk از Cp کمتر خواهد بود. معنای فنی این نتیجه آن است که فرایند از نظر پراکندگی ظرفیت مناسبی دارد، اما در جای مطلوبی از محدوده تلرانس قرار نگرفته است.
علتهای احتمالی میتوانند شامل موارد زیر باشند:
- آفست نامناسب ماشین؛
- سایش یا تعویض ابزار برشی؛
- تغییر دمای قطعه و دستگاه؛
- تغییر موقعیت فیکسچر؛
- تفاوت میان دستگاهها یا شیفتها؛
- تغییر در قطعه خام یا عملیات قبلی؛
- روش اندازهگیری ناپایدار.
در چنین حالتی، فقط کمکردن پراکندگی کافی نیست و مرکز فرایند نیز باید اصلاح شود. از طرف دیگر، تنظیم شتابزده دستگاه بدون تحلیل روند ممکن است فرایند را به سمت حد مقابل منتقل کند.
اهمیت این قطر از نظر فیت و مونتاژ در مقاله اثر لقی و فیت محل نصب بلبرینگ در سگدست بررسی شده است.
آیا Cpk بالا بهتنهایی کافی است؟
خیر. یک عدد Cpk بدون اطلاعات زمینهای ممکن است گمراهکننده باشد. برای تفسیر صحیح باید پرسید:
- دادهها از چه بازه زمانی جمعآوری شدهاند؟
- فرایند در این بازه پایدار بوده است؟
- چند دستگاه، قالب، ابزار و شیفت در دادهها حضور دارند؟
- سیستم اندازهگیری تأیید شده است؟
- توزیع دادهها با روش محاسبه سازگار است؟
- مشخصه یکطرفه است یا دوطرفه؟
- آیا تلرانس نقشه بهدرستی در نرمافزار وارد شده است؟
- فاصله اطمینان شاخص چقدر است؟
همچنین معیار پذیرش یک عدد ثابت و جهانی نیست. مقدار هدف باید بر اساس الزامات مشتری، مرحله توسعه یا تولید، اهمیت مشخصه، حجم داده و روش محاسبه تعیین شود.
تفاوت Cp و Cpk با Pp و Ppk چیست؟
Cp و Cpk معمولاً با برآورد تغییرات کوتاهمدت یا درونگروهی فرایند محاسبه میشوند. Pp و Ppk پراکندگی کلی دادهها در بازه مطالعه را در نظر میگیرند و میتوانند تغییرات میان گروهها و در طول زمان را نیز منعکس کنند.
در یک فرایند پایدار و یکنواخت ممکن است این شاخصها به یکدیگر نزدیک باشند. اگر تفاوت زیادی میان Cpk و Ppk وجود داشته باشد، احتمال دارد تغییرات زمانی، اختلاف شیفت، ابزار، دستگاه یا بچ مواد در عملکرد بلندمدت اثر گذاشته باشند.
با این حال، تعریف دقیق روش محاسبه انحراف معیار باید در گزارش ذکر شود؛ زیرا نرمافزارها و دستورالعملهای مختلف ممکن است تنظیمات متفاوتی داشته باشند.
مشخصههای یکطرفه چگونه تحلیل میشوند؟
همه ویژگیها دارای دو حد مشخصات نیستند. برای مثال، ممکن است فقط حداکثر مجاز تاب، زبری، سختی یا میزان لقی تعریف شده باشد. در چنین شرایطی استفاده از Cp دوطرفه معنا ندارد و باید شاخص متناسب با حد بالا یا پایین به کار رود.
مهم این است که مرکز هندسی محدودهای را که عملاً وجود ندارد، بهصورت مصنوعی ایجاد نکنیم. روش تحلیل باید با ماهیت واقعی ویژگی و هدف طراحی سازگار باشد.
نقش تلرانس هندسی در تحلیل قابلیت
محاسبه قابلیت برای یک قطر ساده با تحلیل ویژگیهایی مانند موقعیت، تختی، هممحوری یا پروفیل یکسان نیست. بعضی دادههای هندسی ذاتاً یکطرفهاند و توزیع آنها ممکن است نرمال نباشد.
همچنین روش استقرار قطعه و تعریف مبناها اثر زیادی بر نتیجه دارند. برای آشنایی با این موضوع، مقاله اهمیت توازی، تعامد و هممحوری در قطعات خودرو را مطالعه کنید.
تلرانس محدود نیز الزاماً به معنی کیفیت بیشتر نیست. تلرانس باید از نیاز عملکردی و قابلیت واقعی فرایند پشتیبانی کند. مقاله چرا تلرانسهای دقیق در ماشینکاری قطعات جلوبندی اهمیت دارند؟ ارتباط این موضوع با هزینه و عملکرد را توضیح میدهد.
خطاهای رایج در محاسبه Cp و Cpk
ترکیب دادههای چند فرایند متفاوت
اگر داده چند دستگاه، حفره قالب، ابزار یا خانواده محصول بدون تفکیک ترکیب شوند، توزیع حاصل ممکن است چندقلهای باشد و شاخص واحد علت واقعی تغییرات را پنهان کند.
محاسبه قابلیت پیش از بررسی پایداری
وجود روند، جهش یا چرخه در دادهها نشان میدهد فرایند تحت تأثیر زمان است. یک شاخص خلاصه نمیتواند جای تحلیل زمانی را بگیرد.
انتخاب نمونههای نزدیک به مرکز
انتخاب دستی قطعات خوب یا نمونهبرداری فقط بلافاصله پس از تنظیم دستگاه، نتیجهای غیرنماینده ایجاد میکند.
نادیدهگرفتن خطای اندازهگیری
اگر تغییر سیستم اندازهگیری بخش قابل توجهی از تغییر مشاهدهشده باشد، شاخص قابلیت وضعیت واقعی تولید را نشان نمیدهد.
استفاده از حدود کنترل بهجای تلرانس
حدود کنترل از فرایند میآیند و مشخصات از طراحی. جابهجاکردن این دو، مفهوم قابلیت را از بین میبرد.
تفسیر عدد بدون فاصله اطمینان
شاخص محاسبهشده از نمونه فقط یک برآورد است. هرچه داده محدودتر باشد، عدمقطعیت برآورد بیشتر است. در تصمیمهای حساس باید فاصله اطمینان نیز بررسی شود.
فرض نرمالبودن بدون بررسی
هیستوگرام، نمودار احتمال و شناخت فرایند باید پیش از انتخاب مدل آماری بررسی شوند. تبدیل داده یا توزیع جایگزین نیز باید دلیل فنی داشته باشد.
اگر قابلیت فرایند کافی نبود چه کار کنیم؟
اقدام اصلاحی باید بر اساس منشأ مشکل انتخاب شود.
اگر Cp پایین باشد، پراکندگی فرایند زیاد است. در این حالت باید عواملی مانند ابزار، فیکسچر، ماده اولیه، پارامترهای ماشین، دما، نگهداری تجهیزات و استاندارد کار بررسی شوند.
اگر Cp مناسب ولی Cpk پایین باشد، فرایند احتمالاً از مرکز فاصله گرفته است. تنظیم میانگین، کنترل آفست و بررسی روند سایش ابزار اهمیت بیشتری پیدا میکند.
اگر Ppk بهطور محسوسی کمتر از Cpk باشد، تغییرات بلندمدت، اختلاف شیفتها، بچهای مواد یا تنظیمات دورهای باید بررسی شوند.
بهتر است اصلاح در این ترتیب انجام شود:
- تأیید سیستم اندازهگیری؛
- شناسایی و حذف علتهای ویژه؛
- تثبیت روش و شرایط فرایند؛
- مرکزکردن فرایند در صورت امکان؛
- کاهش تغییرات عادی؛
- محاسبه مجدد قابلیت با داده نماینده؛
- پایش مداوم برای جلوگیری از بازگشت مشکل.
ارتباط قابلیت فرایند با ردیابی تولید
وقتی دادهها به شماره ذوب، بچ تولید، دستگاه، ابزار، اپراتور و زمان متصل باشند، تحلیل افت قابلیت سریعتر و دقیقتر میشود. برای مثال، اگر تغییر Cpk فقط در یک Heat Number یا بعد از تعویض ابزار رخ دهد، دامنه بررسی محدود خواهد شد.
مقاله ردیابی مواد اولیه در تولید قطعات خودرو توضیح میدهد چگونه اتصال دادههای تولید به بچ مواد، تحلیل علت را تقویت میکند.
از شاخص قابلیت تا اقدام واقعی
Cp و Cpk نباید فقط برای تکمیل گزارش یا ارائه به مشتری محاسبه شوند. نتیجه تحلیل باید به تصمیمهای اجرایی متصل شود:
- تعیین تناوب نمونهبرداری؛
- بازنگری برنامه تعویض ابزار؛
- اصلاح فیکسچر یا پارامترهای ماشین؛
- تفکیک دستگاهها و شیفتها در تحلیل؛
- تعریف واکنش هنگام خروج روند از کنترل؛
- بهروزرسانی PFMEA و Control Plan؛
- بررسی دوباره MSA پس از تغییر روش اندازهگیری.
در مقاله بعدی این خوشه، ارتباط میان ریسکهای PFMEA و کنترلهای واقعی خط تولید بررسی میشود.
جمعبندی
چند قطعه سالم ثابت نمیکند که فرایند در آینده نیز پایدار و توانمند خواهد ماند. برای قضاوت صحیح باید پراکندگی، محل میانگین، ثبات زمانی، اعتبار سیستم اندازهگیری و نمایندهبودن دادهها در کنار یکدیگر بررسی شوند.
Cp ظرفیت بالقوه فرایند را از نظر پراکندگی نشان میدهد. Cpk فاصله میانگین تا نزدیکترین حد مشخصات را نیز وارد تحلیل میکند. Pp و Ppk تصویر کلیتری از عملکرد در بازه مطالعه ارائه میدهند.
این شاخصها زمانی ارزشمند هستند که بهدرستی محاسبه، با شرایط فرایند تفسیر و به اقدام اصلاحی متصل شوند. عدد خوب بدون فرایند پایدار و داده معتبر، اطمینان واقعی ایجاد نمیکند.
برای دریافت اطلاعات فنی درباره قطعات جلوبندی و محصولات هانا پارت، میتوانید با واحد مربوطه در هانا پارت در ارتباط باشید.
پرسشهای متداول
تفاوت اصلی Cp و Cpk چیست؟
Cp فقط پهنای پراکندگی فرایند را با تلرانس مقایسه میکند، اما Cpk فاصله میانگین تا نزدیکترین حد مشخصات را نیز در نظر میگیرد.
چرا ممکن است Cp مناسب و Cpk ضعیف باشد؟
زیرا پراکندگی فرایند کم است، اما میانگین آن در مرکز تلرانس قرار ندارد و به یکی از حدود مشخصات نزدیک شده است.
آیا برای محاسبه Cpk باید فرایند پایدار باشد؟
برای تفسیر قابلیت آینده فرایند، بررسی پایداری اهمیت اساسی دارد. وجود علتهای ویژه یا تغییرات زمانی میتواند شاخص خلاصه را گمراهکننده کند.
آیا Cpk بالاتر همیشه به معنی کیفیت بهتر محصول است؟
شاخص بالاتر معمولاً حاشیه آماری بیشتری نسبت به مشخصات نشان میدهد، اما کیفیت نهایی به درستی تلرانس، اعتبار اندازهگیری، روش نمونهبرداری و ارتباط مشخصه با عملکرد نیز وابسته است.
تفاوت Cpk و Ppk چیست؟
Cpk معمولاً تغییرات کوتاهمدت یا درونگروهی را مبنا قرار میدهد، درحالیکه Ppk پراکندگی کلی دادهها را در بازه مطالعه در نظر میگیرد. روش دقیق محاسبه باید در گزارش مشخص باشد.
آیا یک حد ثابت برای پذیرش Cpk وجود دارد؟
خیر. حد پذیرش باید بر اساس الزامات مشتری، بحرانیبودن مشخصه، مرحله توسعه یا تولید، حجم داده و روش محاسبه تعیین شود.
